گیت درایور IGBT و MOSFET چیست؟ ویژگی ها، کاربرد و انواع آن
اگر در دنیای الکترونیک قدرت فعالیت می‌کنید، به احتمال زیاد با سوئیچینگ کلیدهای قدرتی مانند ماسفت‌ها، IGBTها و تریستورها سر و کار دارید. شاید برایتان پیش آمده باشد که درایو یک IGBT بزرگ با یک میکروکنترلر، به سادگی میسر نبوده و نتایج دلخواه را به دست نیاورده‌اید. اینجاست که گیت درایور به عنوان یک قطعه حیاتی وارد عمل می‌شود.
در این مقاله جامع، به بررسی عمیق گیت درایور می‌پردازیم. از تعریف و انواع آن گرفته تا نحوه انتخاب و کاربردهای کلیدی‌اش در صنعت.
چرا به گیت درایور نیاز داریم؟ مشکلات رایج در راه‌اندازی کلیدهای قدرت
کلیدهای قدرت، قلب تپنده مبدل‌ها، اینورترها و منابع تغذیه سوئیچینگ هستند. اما راه‌اندازی این المان‌ها به سادگی یک کلید زدن نیست. برای سوئیچینگ سریع و کارآمد یک IGBT یا ماسفت، گیت (Gate) آن‌ها باید در زمان بسیار کوتاه، با ولتاژ و جریان مناسب شارژ یا دشارژ شود.
مشکل اینجاست که خروجی یک میکروکنترلر یا یک آی‌سی منطقی، نه ولتاژ کافی (معمولاً ۵ ولت) و نه جریان لازم (چند ده میلی‌آمپر) را برای شارژ و دشارژ سریع خازن گیت این سوئیچ‌های بزرگ فراهم می‌کند. این عدم تطابق منجر به مشکلات جدی زیر می‌شود:
- سوئیچینگ کند و تلفات بالا: شارژ و دشارژ آهسته گیت باعث می‌شود ترانزیستور برای مدت زمان طولانی در ناحیه فعال (Active Region) بماند. این موضوع به شدت تلفات سوئیچینگ را افزایش می‌دهد که نتیجه آن تولید حرارت زیاد، کاهش بازدهی و در نهایت، تخریب المان است.
- خطرات نویز و ولتاژهای ناخواسته: ولتاژهای بزرگ و جریان‌های سوئیچینگ بالا در مدار قدرت، نویز زیادی تولید می‌کنند. این نویز می‌تواند روی سیگنال ضعیف گیت تأثیر بگذارد و منجر به سوئیچینگ ناخواسته یا خطای عملکرد شود.
- ایزولاسیون ناکافی: در بسیاری از کاربردها مانند درایو موتور یا مبدل‌های ولتاژ بالا، بخش کنترل با ولتاژ پایین باید از بخش قدرت با ولتاژ بالا ایزوله شود. یک میکروکنترلر به تنهایی نمی‌تواند این ایزولاسیون را فراهم کند.
گیت درایور دقیقاً برای حل این مشکلات طراحی شده است.
گیت درایور چیست؟ تعریف، عملکرد و اجزای کلیدی

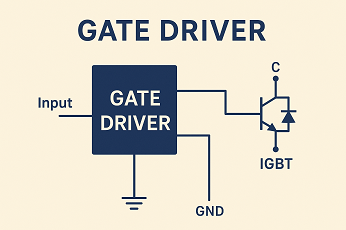

گیت درایور (Gate Driver) یک مدار واسط بین المان کنترل (مانند میکروکنترلر یا DSP) و سوئیچ قدرت (مانند MOSFET یا IGBT) است. وظیفه اصلی آن، تقویت و شکل‌دهی به سیگنال کنترلی برای درایو صحیح و سریع گیت سوئیچ قدرت است.
این قطعه کلیدی، جریان کافی برای شارژ و دشارژ سریع خازن گیت را فراهم می‌کند و ولتاژ لازم برای روشن کردن کامل سوئیچ را به آن اعمال می‌نماید. عملکرد گیت درایور را می‌توان در سه بخش اصلی خلاصه کرد:
- تقویت ولتاژ و جریان: گیت درایور سیگنال ورودی با ولتاژ و جریان کم را تقویت کرده تا توانایی درایو گیت سوئیچ قدرت را داشته باشد.
- ایزولاسیون (Isolation): در بسیاری از موارد، گیت درایور بین بخش کنترل و بخش قدرت، ایزولاسیون الکتریکی ایجاد می‌کند. این ایزولاسیون می‌تواند از نوع اپتیکال (با استفاده از دیودهای نوری) یا مغناطیسی (با استفاده از ترانسفورماتور) باشد. این ویژگی به خصوص در پل‌های کامل (Full-Bridge) و نیم‌پل (Half-Bridge) که گیت‌ها ولتاژهای شناور دارند، حیاتی است.
- حفاظت: بسیاری از گیت درایورهای مدرن دارای ویژگی‌های حفاظتی داخلی مانند حفاظت در برابر جریان بیش از حد (Overcurrent Protection)، ولتاژ پایین (Under-Voltage Lockout – UVLO) و خاموش کردن خودکار در شرایط خطا هستند.
انواع گیت درایور: شناخت خانواده‌های مختلف برای کاربردهای متنوع
گیت درایورها بر اساس نوع ایزولاسیون و ساختار مدار خروجی، به چند دسته اصلی تقسیم می‌شوند:
۱. گیت درایورهای غیر ایزوله (Non-Isolated Gate Drivers)
این نوع گیت درایورها برای کاربردهایی مناسب هستند که بخش کنترل و قدرت دارای یک زمین مشترک (Common Ground) هستند. آن‌ها ساده‌تر و ارزان‌تر بوده و عمدتاً در مدارهای با ولتاژ پایین یا درایو سوئیچ‌های طرف پایین (Low-Side) به کار می‌روند.
مثال: IR2110
- ویژگی‌ها: این آی‌سی یک گیت درایور دو کاناله (High-Side و Low-Side) است که برای راه‌اندازی ماسفت‌ها و IGBTها در توپولوژی‌های Half-Bridge و Full-Bridge طراحی شده. با این حال، ایزولاسیون کامل الکتریکی ندارد و برای ولتاژهای بالا باید با دقت استفاده شود.
- کاربرد: درایو موتورهای DC براشلس (BLDC) و مبدل‌های DC-DC با ولتاژ پایین.
۲. گیت درایورهای ایزوله (Isolated Gate Drivers)
این درایورها با ایجاد یک سد الکتریکی، بخش کنترل را از بخش قدرت جدا می‌کنند. این ویژگی برای کاربردهای ولتاژ بالا، ایمنی و حفاظت از مدار کنترل حیاتی است.
انواع ایزولاسیون:
- اپتیکال (Opto-Isolated):
- در این روش، از یک LED و یک فوتودیود برای انتقال سیگنال استفاده می‌شود. این روش ایزولاسیون بسیار بالایی را فراهم می‌کند. مثال:HCPL-3120 (شرکت Broadcom)
- ویژگی‌ها: یک درایور گیت اپتوکوپلر تک‌کاناله است که با جریان خروجی بالا (۲.۵ آمپر پیک) برای درایو IGBTها و ماسفت‌های بزرگ مناسب است. دارای قابلیت حفاظت در برابر ولتاژ پایین و حفاظت از ولتاژ گیت است.
- کاربرد: اینورترهای خورشیدی، درایو موتورهای صنعتی، منابع تغذیه سوئیچینگ با ولتاژ بالا.
- خازنی (Capacitive-Isolated):
- این درایورها از یک خازن کوچک برای انتقال داده استفاده می‌کنند. سرعت سوئیچینگ بالا و نویز کمتر، از مزایای آن‌هاست. مثال:UCC21520 (شرکت Texas Instruments)
- ویژگی‌ها: یک گیت درایور دو کاناله ایزوله با فناوری ایزولاسیون خازنی است که تا ۵.۷ کیلوولت ایزولاسیون مقاومت دارد. مناسب برای کاربردهای سوئیچینگ با فرکانس بالا.
- کاربرد: مبدل‌های DC-DC با فرکانس بالا، اینورترهای خودروهای برقی.
- مغناطیسی (Magnetic-Isolated):
- در این روش، سیگنال از طریق یک ترانسفورماتور کوچک (Pulse Transformer) منتقل می‌شود. مثال:ADuM4121 (شرکت Analog Devices)
- ویژگی‌ها: از فناوری iCoupler® برای ایزولاسیون مغناطیسی استفاده می‌کند. دارای سرعت سوئیچینگ بسیار بالا و ایمنی در برابر نویز است.
- کاربرد: تجهیزات پزشکی، درایو موتورهای سروو، سیستم‌های ارتباطی.
انتخاب گیت درایور مناسب
انتخاب صحیح گیت درایور، به اندازه انتخاب خود سوئیچ قدرت مهم است. برای این منظور، باید پارامترهای زیر را در نظر بگیرید:
۱. ولتاژ و جریان خروجی (Output Voltage & Current):
- ولتاژ خروجی گیت درایور باید با ولتاژ مورد نیاز برای روشن کردن کامل سوئیچ قدرت (V_GE یا V_GS) مطابقت داشته باشد. برای مثال، برای اکثر IGBTها، ولتاژ گیت بین ۱۵ تا ۲۰ ولت است.
- جریان خروجی (I_Out) باید به اندازه‌ای باشد که بتواند خازن گیت (C_GE یا C_GS) را در زمان مورد نظر شارژ کند. فرمول تقریبی برای محاسبه جریان مورد نیاز: I \approx Q_G / T_{sw}, که در آن Q_G کل بار گیت و T_{sw} زمان سوئیچینگ مطلوب است.
۲. زمان تأخیر انتشار (Propagation Delay):
- این پارامتر، زمانی است که طول می‌کشد تا سیگنال ورودی به خروجی گیت درایور منتقل شود. در کاربردهای فرکانس بالا، زمان تأخیر کم بسیار حیاتی است تا از پدیده‌های ناخواسته مانند Dead-Time در پل‌های قدرت جلوگیری شود.
۳. ولتاژ ایزولاسیون (Isolation Voltage):
- این پارامتر نشان‌دهنده حداکثر ولتاژی است که گیت درایور می‌تواند بدون آسیب دیدن بین ورودی و خروجی تحمل کند. این مقدار باید به مراتب بیشتر از حداکثر ولتاژ کاری سیستم باشد.
۴. ویژگی‌های حفاظتی:
- UVLO (Under-Voltage Lockout): اگر ولتاژ تغذیه درایور از یک مقدار مشخص کمتر شود، درایور خروجی را غیرفعال می‌کند تا از سوئیچینگ ناقص جلوگیری شود.
DESAT (Desaturation Detection): این ویژگی در درایورهای IGBT وجود دارد و در صورت روشن شدن ناقص IGBT (اشباع نشدن کامل)، جریان بیش از حد را تشخیص داده و گیت را خاموش می‌کند تا از تخریب IGBT جلوگیری شود
پرسش‌های متداول (FAQ)
۱. آیا می‌توانم یک ماسفت یا IGBT را بدون گیت درایور درایو کنم؟
بله، در برخی موارد با فرکانس و توان بسیار پایین، می‌توان یک ماسفت را با یک مقاومت و یک بافر منطقی درایو کرد. اما برای کاربردهای فرکانس بالا یا توان بالا، به دلیل تلفات شدید سوئیچینگ و خطرات نویز، استفاده از گیت درایور یک ضرورت است.
۲. تفاوت اصلی بین گیت درایور و بافر چیست؟
بافر فقط سیگنال را تقویت می‌کند اما گیت درایور علاوه بر تقویت، ولتاژ و جریان مناسب برای شارژ سریع خازن گیت را نیز فراهم می‌کند. همچنین گیت درایورها دارای ویژگی‌های حفاظتی هستند که در بافرها وجود ندارد.
۳. چرا برای درایو گیت به جریان بالا نیاز داریم؟
خازن گیت یک المان ذخیره‌کننده انرژی است. برای تغییر ولتاژ روی خازن، نیاز به یک جریان شارژ یا دشارژ سریع داریم. هرچه جریان بیشتر باشد، زمان شارژ کوتاه‌تر می‌شود و در نتیجه سوئیچینگ سریع‌تر و با تلفات کمتر انجام می‌شود.
۴. آیا می‌توانم از یک گیت درایور برای IGBT و ماسفت به صورت یکسان استفاده کنم؟
بله، اکثر گیت درایورها برای هر دو نوع المان قابل استفاده هستند. اما باید به ولتاژ مورد نیاز برای روشن کردن کامل (V_GE(on) یا V_GS(on)) و جریان خروجی گیت درایور دقت کنید.
جمع‌بندی
گیت درایورها، قطعاتی کوچک اما با اهمیت فوق‌العاده در دنیای الکترونیک قدرت هستند. آن‌ها پلی هستند بین دنیای کنترل با ولتاژ و جریان پایین و دنیای پرچالش قدرت. درک صحیح از عملکرد و انتخاب درست آن‌ها، می‌تواند تفاوت بزرگی در عملکرد، کارایی و طول عمر سیستم‌های شما ایجاد کند.
اکنون که با اهمیت و انواع گیت درایورها آشنا شدید، وقت آن است که در پروژه‌های بعدی خود، نگاهی دقیق‌تر به این المان حیاتی بیندازید. اگر به دنبال طراحی سیستم‌های قدرت با بازدهی بالا و قابلیت اطمینان هستید، انتخاب یک گیت درایور مناسب، اولین گام شماست.
