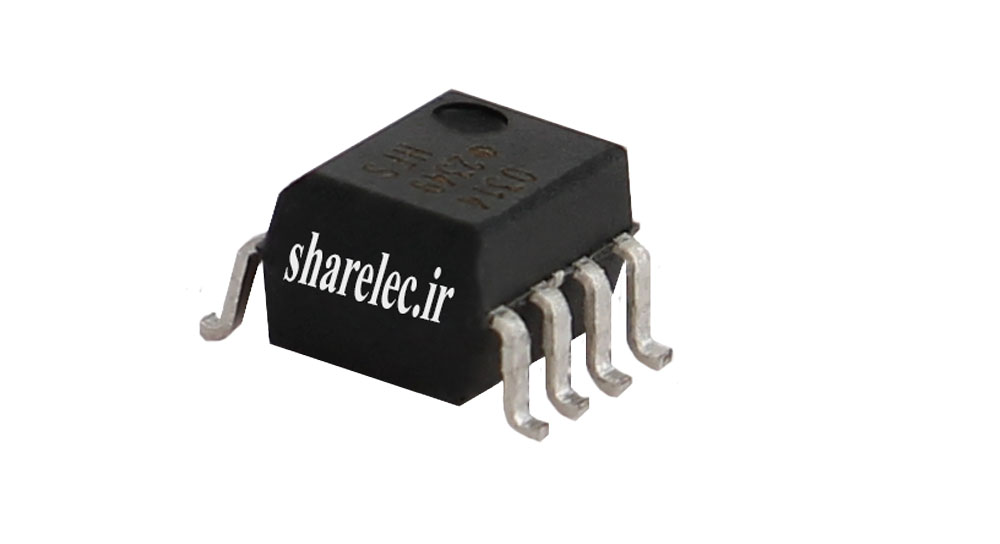

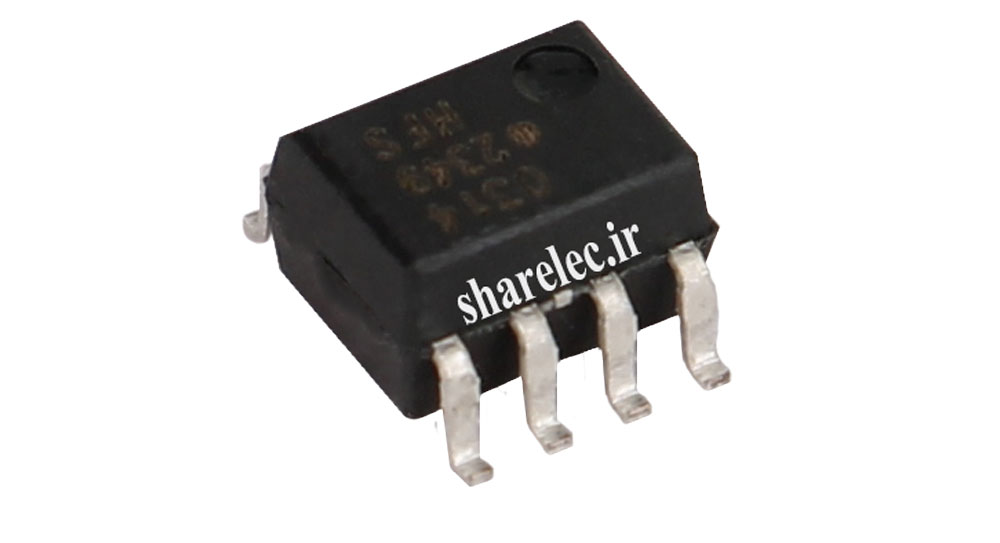

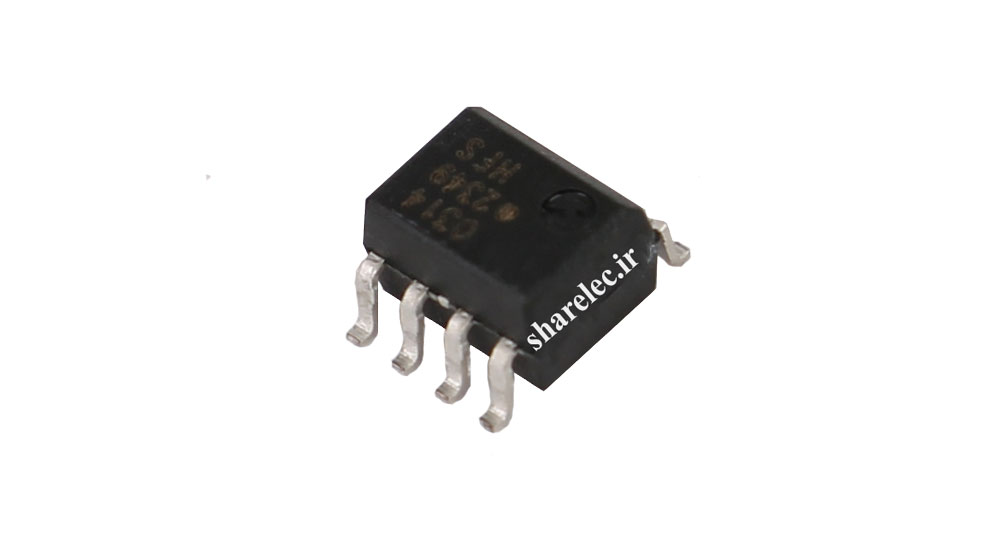

درایور HCPL-0314

توضیحات

فروش درایور HCPL 0314 در شار الکترونیک

فروش درایور HCPL 0314 یک اپتوکوپلر با خروجی 0.4 آمپر است که برای درایو ماسفت‌ها و IGBT‌ها در کاربردهای صنعتی با سرعت سوئیچینگ بالا و ایزولاسیون قدرتمند طراحی شده است.

مشخصات فنی درایور HCPL-0314

• ولتاژ نامی کلکتور-امیتر (Vcc – Vee): 10V تا 30V
• حداکثر ولتاژ خروجی (V0): Vcc – 1.8V
• جریان خروجی پیک (I0H/IOH): 0.6 آمپر
• جریان خروجی کم (I0L): 0.6 آمپر
• سرعت سوئیچینگ (Propagation Delay): 0.7 میکرو ثانیه
• ولتاژ گیت-امیتر (Vf): 1.2V تا 1.8V
• جریان ورودی (If): 8 تا 12 میلی‌آمپر
• دمای کاری (Operating Temperature): -40°C تا 100°C
• ولتاژ ایزولاسیون: 2500 Vrms برای 1 دقیقه
• پکیج: SO-8

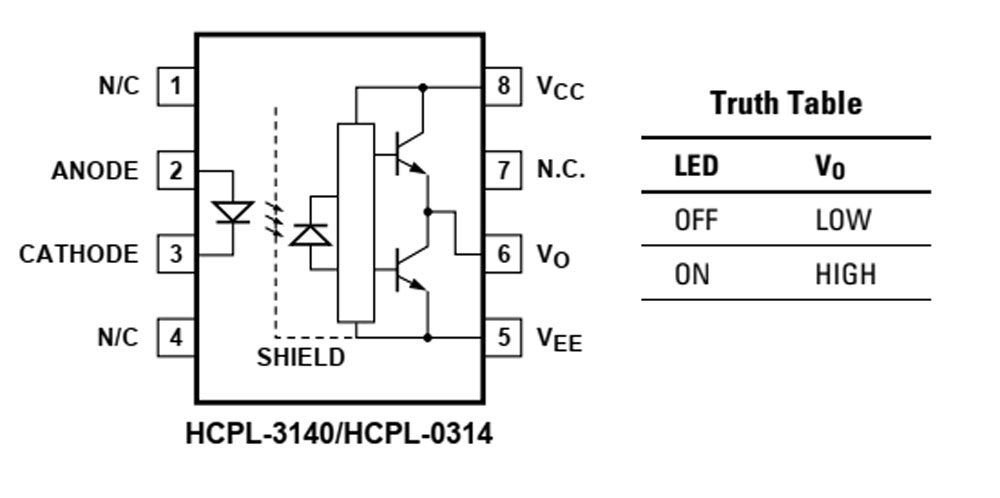

ساختار داخلی درایور HCPL-0314

کاربردهای درایور HCPL 0314

• درایو IGBT‌ها و MOSFET‌های ایزوله
• موتور درایو‌های AC و BLDC
• اینورترهای خانگی و صنعتی
• منابع تغذیه سوئیچینگ (SMPS)

دیتاشیت ماژول HCPL-0314

جهت دانلود دیتاشیت می توانید از اینجا اقدام نمایید.
