خرید ماژول 7MBR75VB120-50 در شار الکترونیک

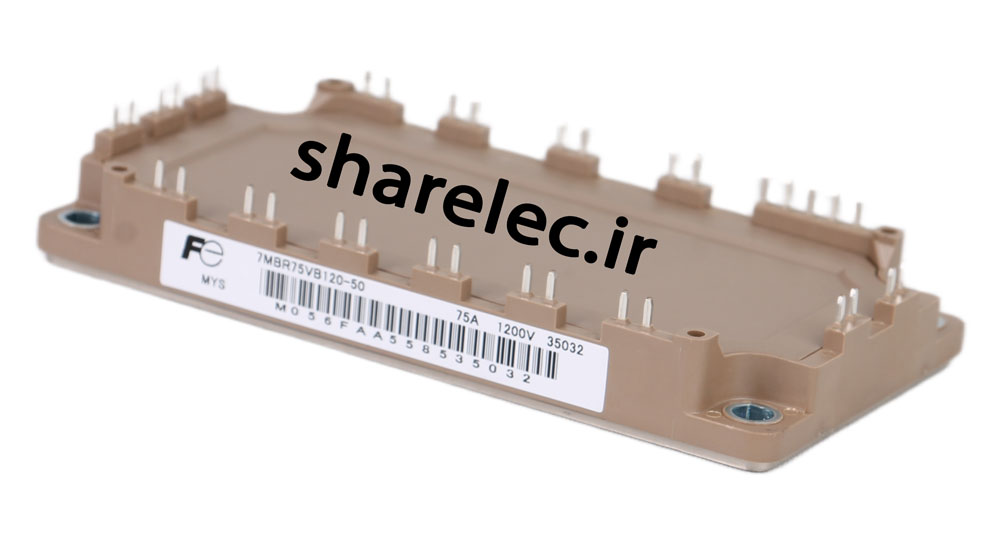

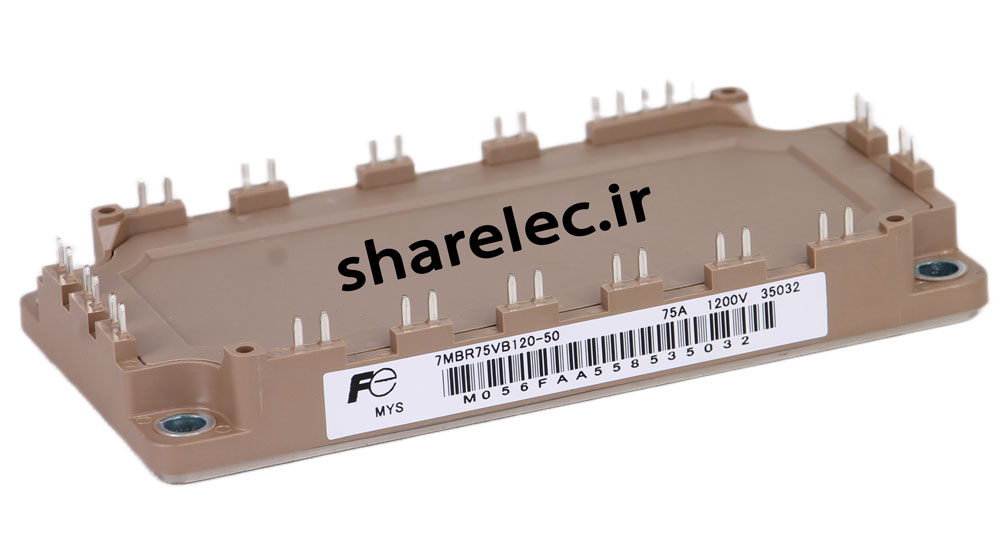

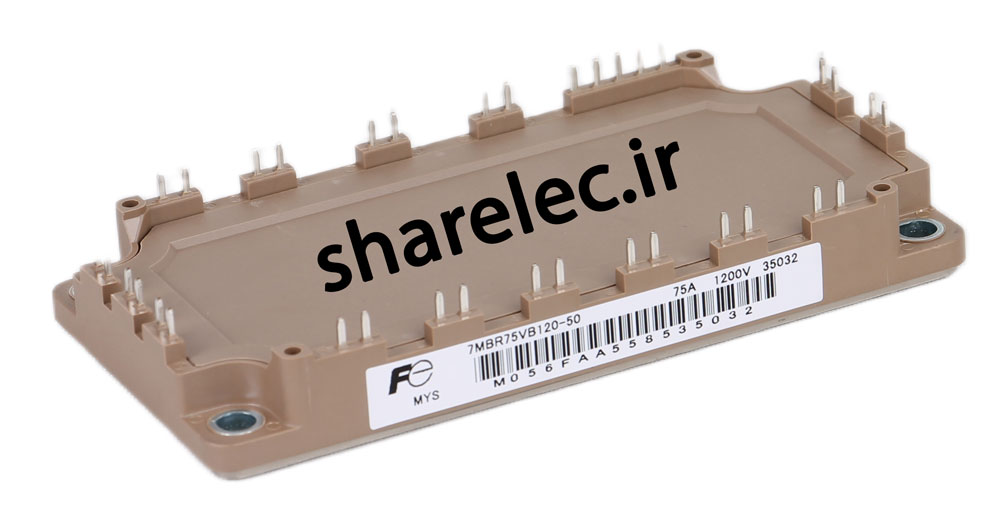

ماژول 7MBR75VB120-50 از نوع 7PACK-IGBT محصول شرکت فوجی الکتریک با قابلیت کاری 1200 ولت و جریان 75 آمپر طراحی است.
مشخصات فنی ماژول 7MBR75VB120-50
• ماژول IGBT هفت تایی
• دارای پل دیود سه فاز
• ولتاژ کلکتور امیتر: 1200V
• جریان نامی کلکتور: 75A
• توان تلفاتی: 385 وات
• ولتاژ گیت امیتر: 20V±
• ولتاژ اشباع کلکتور امیتر: 2.35V (typical) در جریان کاری 75 آمپر (ماکزیمم 2.7V)
• سرعت سوئیچینگ: حداکثر مقدار 1.2µs روشن / 1.0µs خاموش
• پکیج: PIM (Power Integrated Module)
• حفاظت‌ها: ترمیستور داخلی
• دمای کاری: از 40- تا 150+ درجه سانتی‌گراد
• مقاومت ترمیستور: 5kΩ at 25°C و 500Ω at 100°C
• برند: Fuji Electric ژاپن
• وزن ماژول: 330 گرم

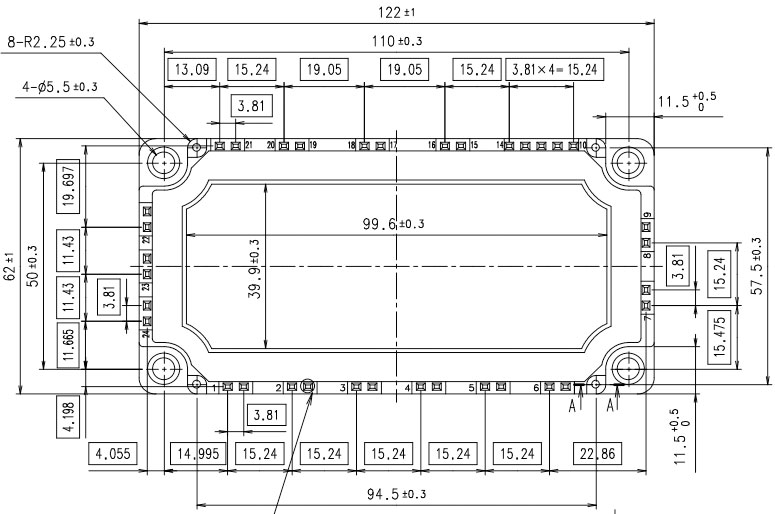

ابعاد ماژول 7MBR75VB120-50
• طول: 122 میلی‌متر
• عرض: 62 میلی‌متر
• ارتفاع: 20.5 میلی‌متر
کاربردهای ماژول 7MBR75VB120-50
• اینورترهای موتور
• درایوهای AC و DC
• سیستم‌های UPS

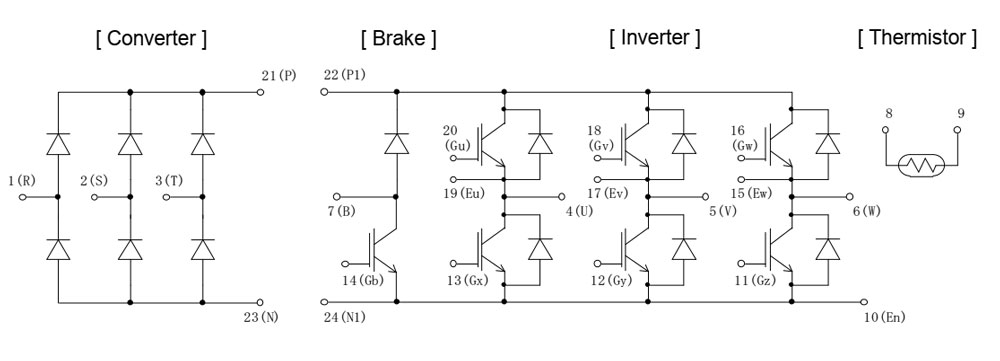

ساختار داخلی ماژول 7MBR75VB120-50
ماژول‌های مشابه فروش 7MBR75VB120-50
دیتاشیت ماژول 7MBR75VB120-50
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
