توضیحات

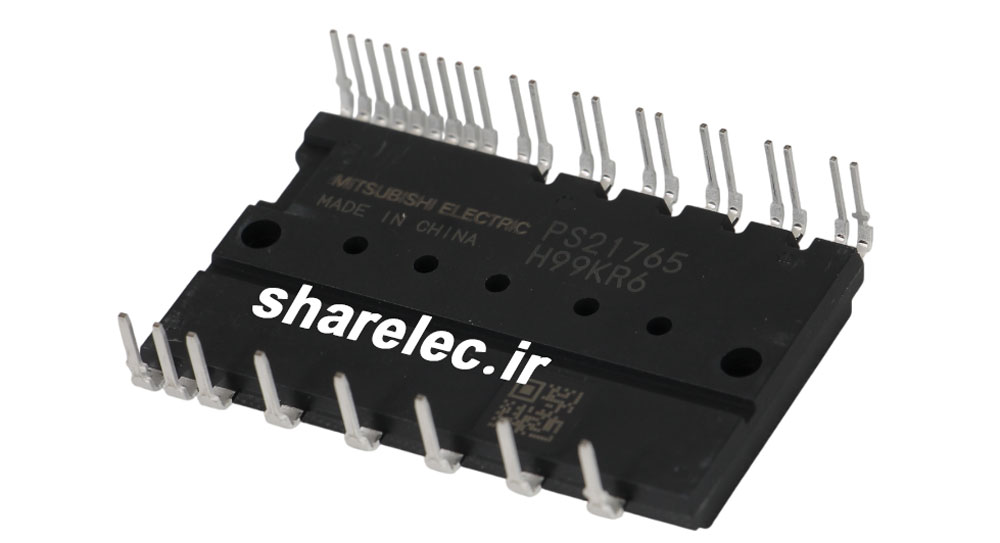

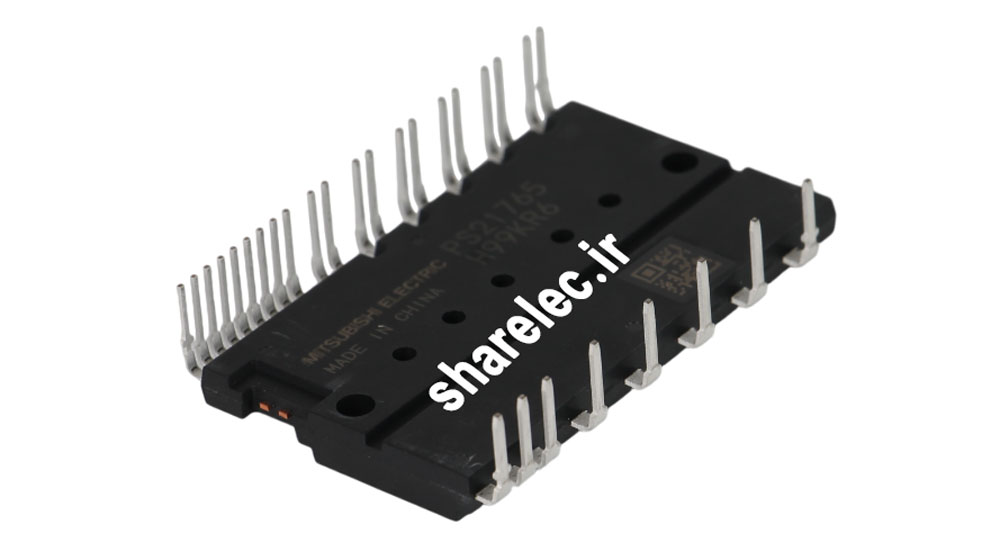

خرید PS21765 برند Mitsubishi، ماژول IGBT با قابلیت کاری 20 آمپر و ولتاژ 600 ولت، مناسب برای درایوهای سه‌فاز با کنترل موتور کوچک در سیستم‌های اینورتر.
مشخصات فنی ماژول PS21765
• نوع ماژول: IGBT-IPM
• ولتاژ کلکتور‌امیتر (VCES): 600V
• جریان نامی کلکتور (IC): 20A
• توان تلفاتی (PD): 100W
• ولتاژ گیت‌امیتر (VGE): ±20V
• ولتاژ اشباع کلکتور‌امیتر (VCE(sat)): 1.6V
• فرکانس سوئیچینگ (PWM Frequency): 20 کیلو هرتز
• سرعت سوئیچینگ: 1.3µs (Turn-On)، 1.3µs (Turn-Off)
• پکیج: DIPIPM (ماژول قدرت یکپارچه دو پایه)
• دمای کاری (Tjop): از 40- تا 125+ درجه سانتی گراد
• برند: Mitsubishi
• وزن ماژول: 21g

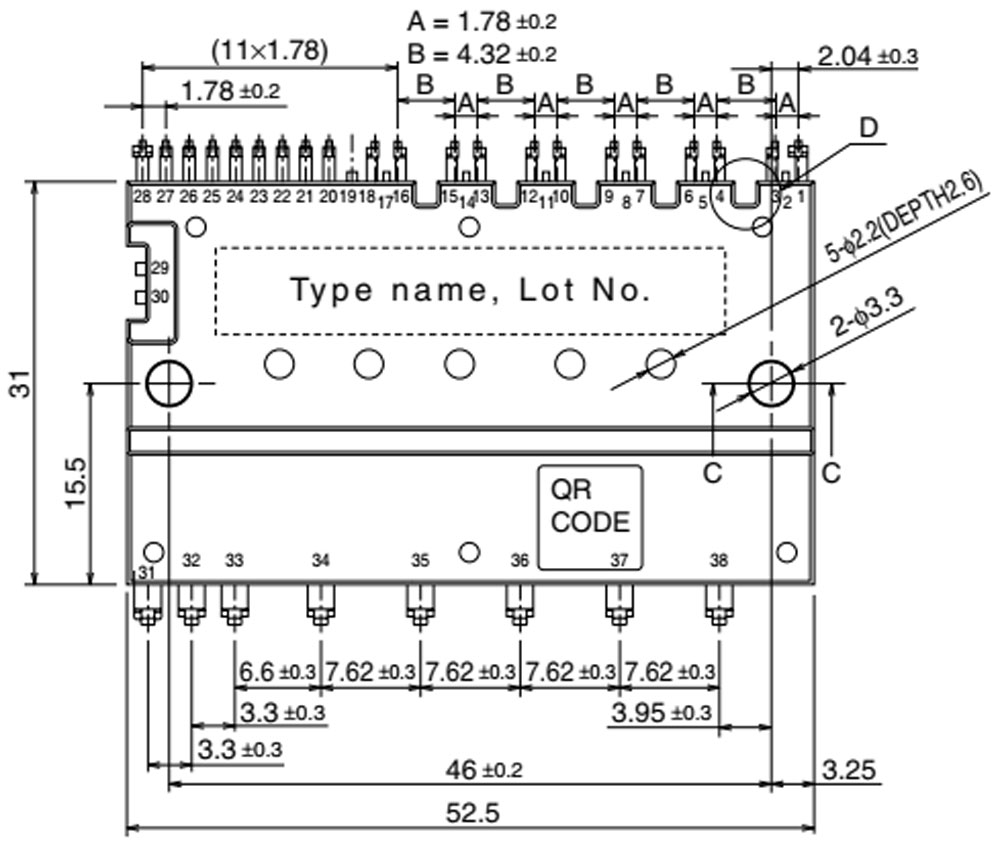

ابعاد ماژول PS21765
• طول کل: 52.5mm
• عرض کل: 31mm
• ارتفاع کل: 12.7mm
کاربردهای ماژول PS21765
• درایو موتورهای سه‌فاز کوچک
• کنترل قدرت برای اینورترهای DC به AC
• تقویت‌کننده‌های موتور با سرعت بالا
• استفاده در سیستم‌های برق بدون وقفه (UPS)

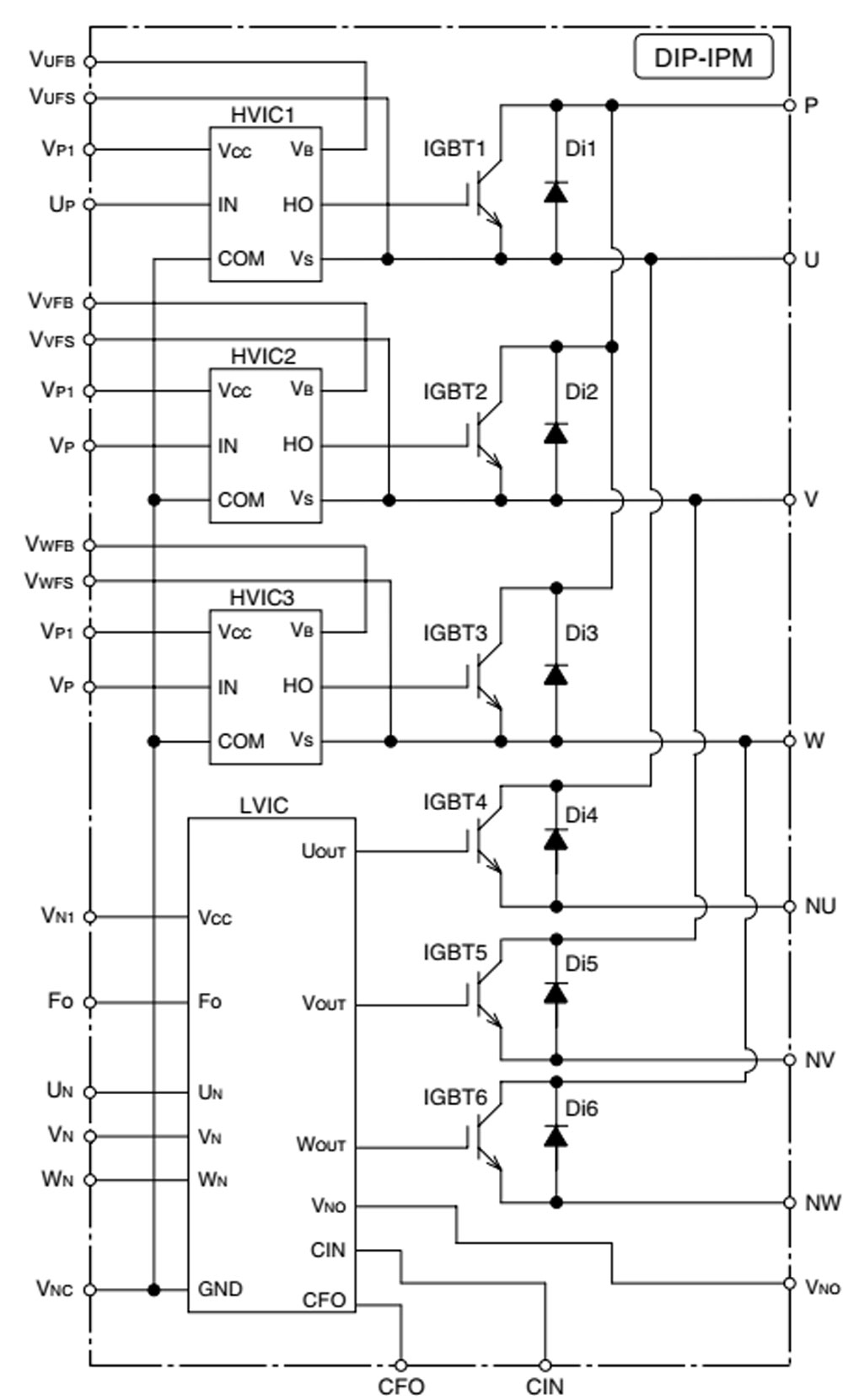

ساختار داخلی ماژول PS21765
دیتاشیت ماژول PS21765
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
