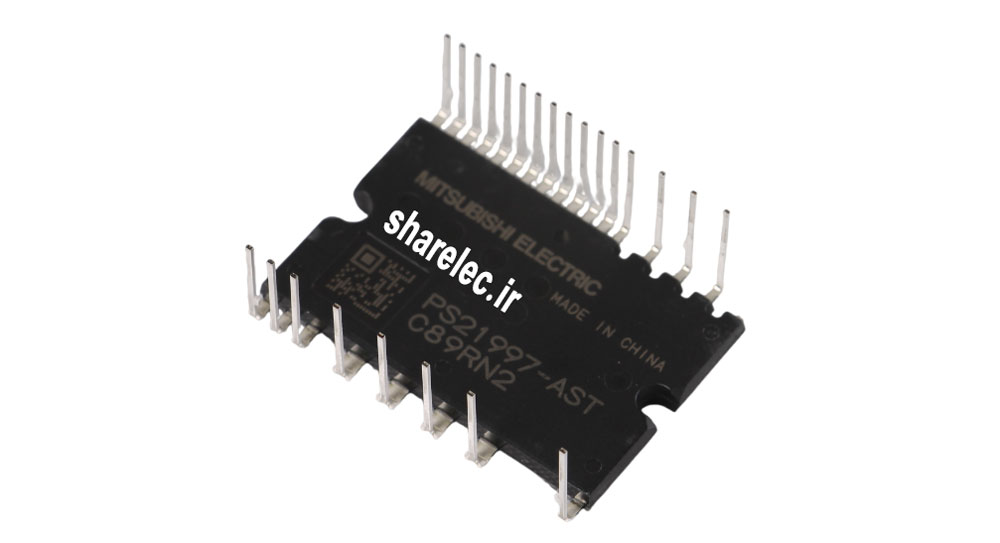

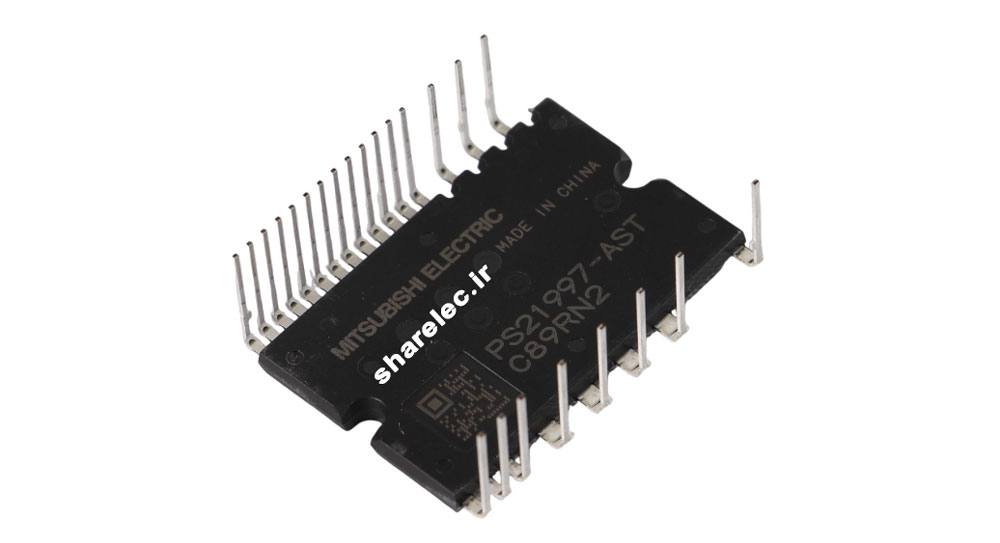

خرید PS21997-AST ماژول IGBT برند Mitsubishi با قابلیت کاری 30 آمپر و ولتاژ 600 ولت، مناسب برای درایوهای سهفاز با کنترل موتور کوچک در سیستمهای اینورتر.
مشخصات فنی ماژول PS21997-AST
• نوع ماژول: IGBT-IPM
• ولتاژ کلکتورامیتر (VCES): 600V
• جریان نامی کلکتور (IC): 30A
• توان تلفاتی (PD): 180W
• ولتاژ گیتامیتر (VGE): ±20V
• ولتاژ اشباع کلکتورامیتر (VCE(sat)): 1.90V
• فرکانس سوئیچینگ (PWM Frequency):20 کیلو هرتز
• سرعت سوئیچینگ: 1.3µs (Turn-On)، 1.7µs (Turn-Off)
• پکیج: DIPIPM (ماژول قدرت یکپارچه دو پایه)
• دمای کاری (Tjop): از 40- تا 125+ درجه سانتی گراد
• برند: Mitsubishi
• وزن ماژول: 10g
• مقاومت ترمیستور (R25): 5kΩ
کاربردهای ماژول PS21997-AST
• درایو موتورهای سهفاز کوچک
• کنترل قدرت برای اینورترهای DC به AC
• تقویتکنندههای موتور با سرعت بالا
• استفاده در سیستمهای برق بدون وقفه (UPS)
ساختار داخلی ماژول PS21997-AST
دیتاشیت ماژول PS21997-AST
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
