خرید HCPL-A3150 در شار الکترونیک

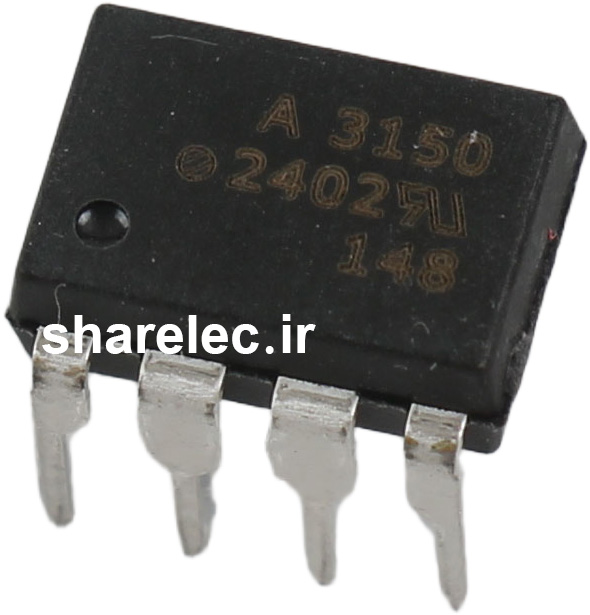

خرید درایور HCPL-3150 محصول شرکت Avago Technologies یک اپتوکوپلر درایور گیت IGBT با خروجی 0.6 آمپر است که برای راهاندازی ایزوله IGBT و MOSFET در مدارهای قدرت، اینورترهای صنعتی و کنترل موتور طراحی شده است.
مشخصات فنی درایور HCPL-A3150
• نوع قطعه (Device Type): اپتوکوپلر درایور گیت IGBT (IGBT Gate Drive Optocoupler)
• جریان خروجی پیک (Peak Output Current): حداکثر 0.6A
• ولتاژ تغذیه (VCC – VEE): 15V تا 30V
• حداکثر ولتاژ تغذیه (Maximum Supply Voltage): 35V
• قابلیت درایو IGBT: مناسب برای IGBTهای تا 1200V و 50A
• زمان تاخیر سوئیچینگ (Propagation Delay): حداکثر 0.5µs
• زمان افزایش و کاهش خروجی (Rise Time / Fall Time): حدود 0.1µs
• پکیج (Package): DIP-8
• برند (Manufacturer): Broadcom (Avago Technologies)

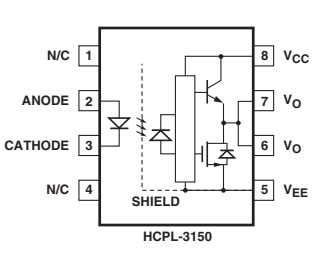

ساختار داخلی درایور HCPL-3150
درایور مشابه خرید HCPL-3150
• درایور A3150 پکیج SMD (این لینک)
دیتاشیت ماژول HCPL-3150
جهت دانلود دیتاشیت می توانید از اینجا اقدام نمایید.
