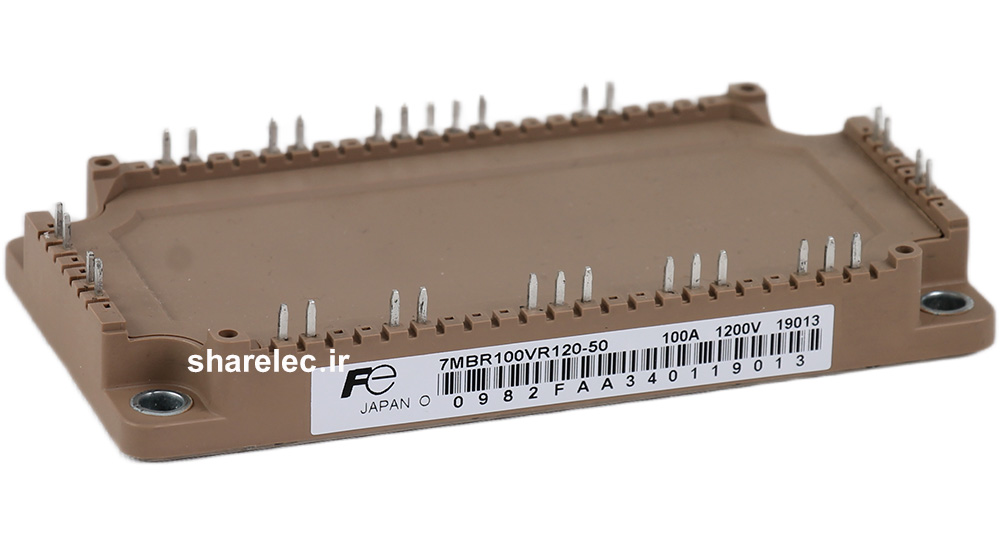

فروش 7MBR100VR120-50 در شار الکترونیک
فروش 7MBR100VR120-50 ماژول IGBT برند Fuji Electric با ولتاژ 1200 ولت و جریان 100 آمپر
مشخصات فنی ترانزیستور 7MBR100VR120-50
• نوع قطعه: ماژول IGBT
• سری: V Series
• ولتاژ کلکتور‌امیتر (VCES): 1200V
• جریان کلکتور (IC): 100A در Tc = 80°C
• ولتاژ گیت‌امیتر (VGES): ±20V
• ولتاژ آستانه گیت‌امیتر (VGE(th)): 6.0 تا 7.0V، مقدار تیپیک 6.5V
• ولتاژ اشباع کلکتور‌امیتر (VCE(sat)): حداکثر 2.70V در Tj = 25°C و IC = 100A
• ولتاژ اشباع کلکتور‌امیتر در Tj = 125°C: تیپیک 2.55V
• ولتاژ اشباع کلکتور‌امیتر در Tj = 150°C: تیپیک 2.60V
• زمان روشن شدن (Turn-on Time): حداکثر 1.20µs
• زمان صعود (Rise Time): حداکثر 0.60µs
• زمان خاموش شدن (Turn-off Time): حداکثر 1.00µs
• زمان نزول (Fall Time): حداکثر 0.30µs
• جریان نشتی کلکتور (ICES): حداکثر 1.0mA
• جریان نشتی گیت‌امیتر (IGES): حداکثر 200nA
• دمای پیوند حداکثر (TJ): 175°C برای Inverter و Brake
• دمای کاری پیوند در حالت سوئیچینگ (Tjop): حداکثر 150°C
• دمای بدنه (TC): حداکثر 125°C
• محدوده دمای نگهداری (Tstg): از 40- تا 125+ درجه سانتی‌گراد
• ولتاژ ایزولاسیون (Viso): 2500VAC به مدت 1 دقیقه
• مقاومت حرارتی پیوند به بدنه برای IGBT اینورتر (Rth(j-c)): حداکثر 0.29°C/W
• مقاومت حرارتی پیوند به بدنه دیود FWD اینورتر: حداکثر 0.44°C/W
• مقاومت حرارتی پیوند به بدنه IGBT ترمز: حداکثر 0.39°C/W
• مقاومت حرارتی پیوند به بدنه دیود Converter: حداکثر 0.43°C/W
• پکیج: Module
• ابعاد تقریبی بدنه: 122 × 62 × 20.5 میلی‌متر
• برند: Fuji Electric

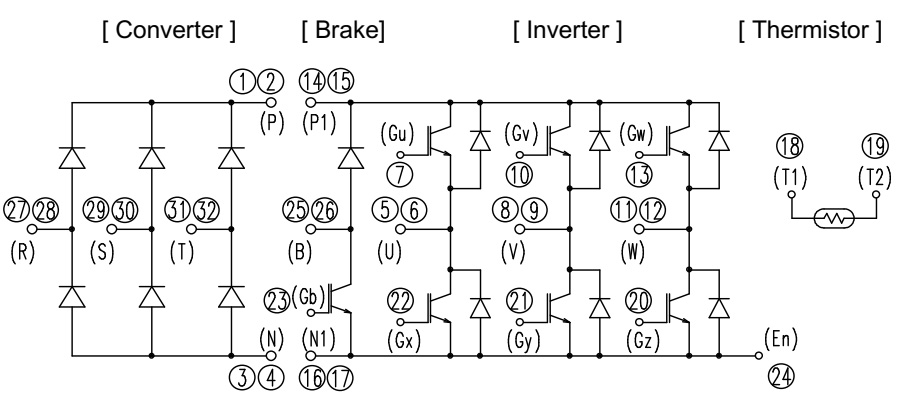

ساختار داخلی ترانزیستور 7MBR100VR120-50

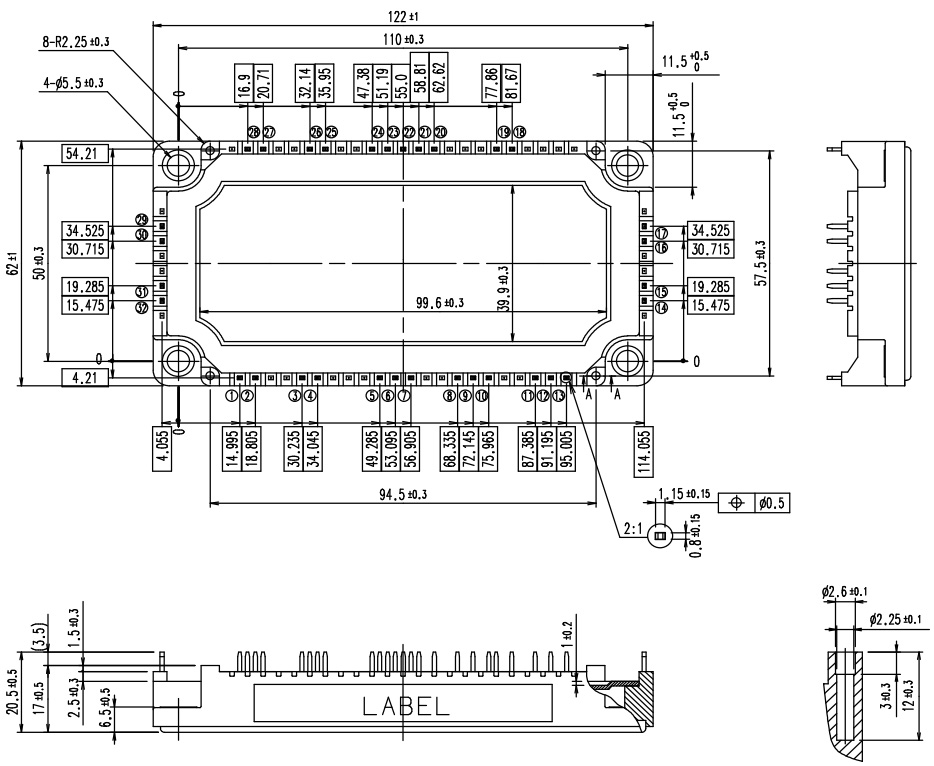

ابعاد ترانزیستور 7MBR100VR120-50
- طول کل: 122mm
- عرض کل: 62mm
- ارتفاع کل: 20.5mm
دیتاشیت ترانزیستور 7MBR100VR120-50
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
