خرید ترانزیستور FP75R12KE3 در شار الکترونیک

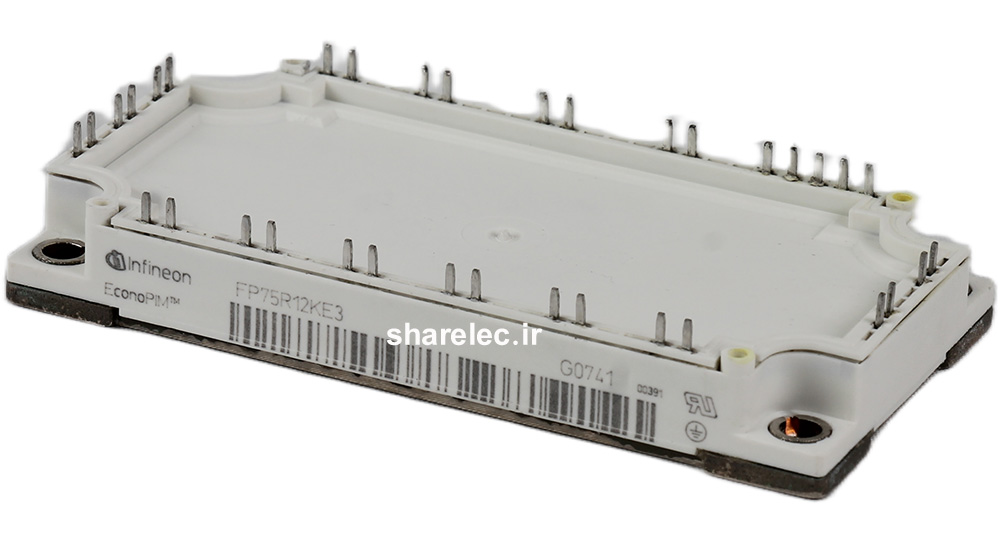

خرید FP75R12KE3 ترانزیستور IGBT برند Infineon یک ماژول قدرت با ولتاژ کاری 1200 ولت و جریان نامی 75 آمپر است که برای کاربردهای صنعتی طراحی شده است.
مشخصات فنی ترانزیستور FP75R12KE3
• نوع قطعه: ماژول IGBT قدرت (7PACK-IGBT MODULE)
• ولتاژ کلکتور-امیتر :1200V
• جریان کلکتور نامی: 75A در C=25°C
• جریان پالسی کلکتور :150A (tp=1ms)
• توان تلفاتی کل (Total Power Dissipation – Ptot): 355W در TC=25°C
• ولتاژ گیت-امیتر : ±20V
• ولتاژ اشباع کلکتور-امیتر (Collector-Emitter Saturation Voltage – VCE(sat)): حداکثر 2.20V در IC=75A و VGE=15V
• ولتاژ آستانه گیت (Gate Threshold Voltage – VGE(th)): حدود 5 تا 6.5V (Typical: 5.8V)
• زمان تاخیر روشن شدن (Turn-On Delay Time – td(on)): حداکثر 0.29µs در شرایط تست 125°C
• زمان افزایش روشن شدن (Rise Time – tr): حداکثر 0.05µs در شرایط تست 125°C
• زمان تاخیر خاموش شدن (Turn-Off Delay Time – td(off)): حداکثر 0.52µs در شرایط تست 125°C
• زمان افت خاموش شدن (Fall Time – tf): حداکثر 0.09µs در شرایط تست 125°C
• پکیج :Module
• وزن ماژول :330g
• برند: Infineon

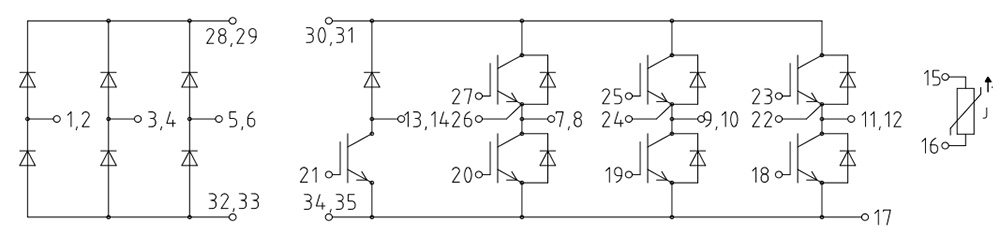

ساختار داخلی ترانزیستور FP75R12KE3

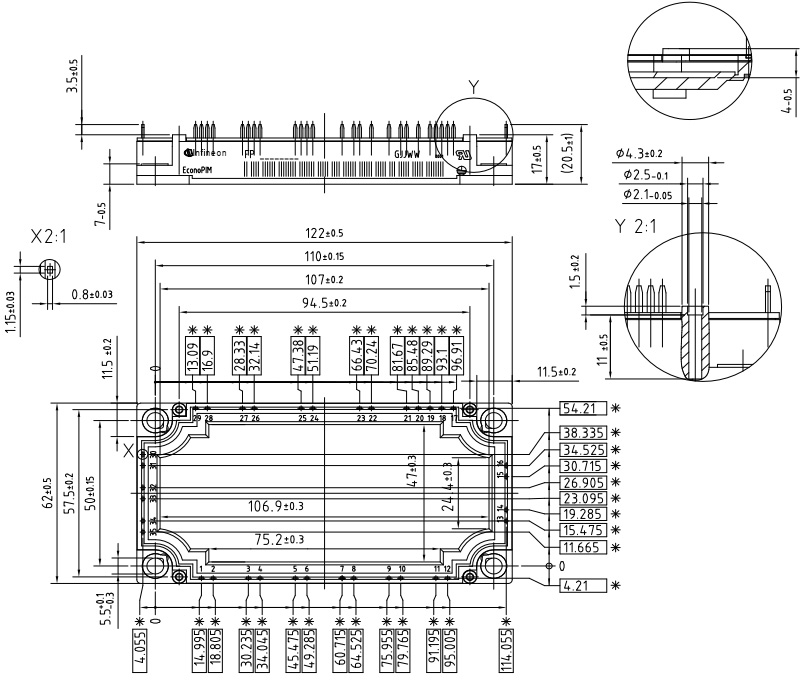

ابعاد FP75R12KE3
- طول کل:122mm
- عرض کل:62mm
- ارتفاع کل: 20.5mm
ترانزیستورهای مشابه فروش FP75R12KE3
• FP75R12KT3 NEW
• FP75R12KT3 USED
دیتاشیت ترانزیستور FP75R12KE3
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
