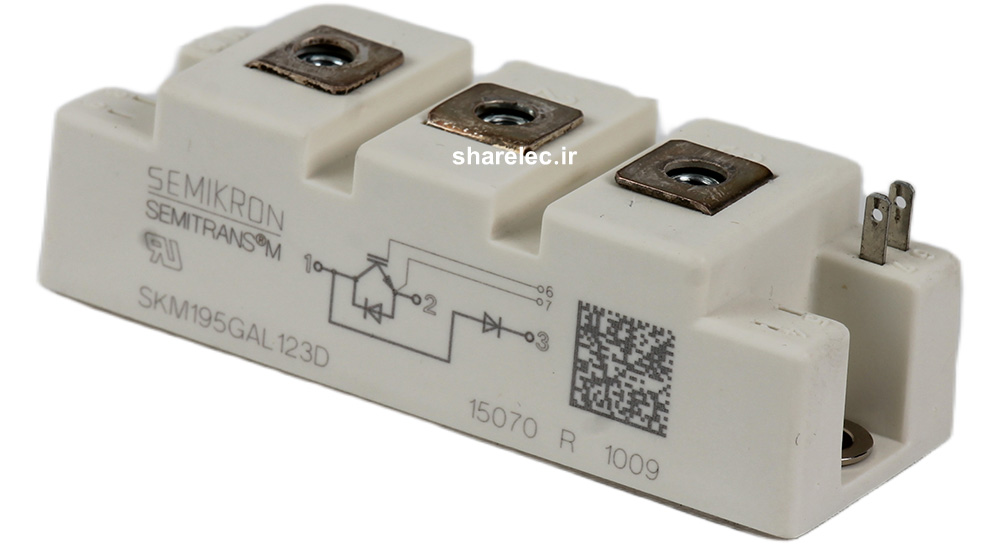

فروش دیود ترانزیستور SKM195GAL123D در شار الکترونیک
فروش SKM195GAL123D ماژول دیود ترانزیستور برند SEMIKRON با ولتاژ کلکتورامیتر 1200 ولت و جریان کلکتور 200 آمپر، مناسب مدارهای Switching، Brake Chopper و Step-up Chopper در تجهیزات الکترونیک قدرت صنعتی است.
مشخصات فنی SKM195GAL123D
• نوع ماژول: IGBT-DIODE MODULE
• ولتاژ کلکتورامیتر (VCES): 1200V
• جریان کلکتور IC: حداکثر 200A در TC = 25°C و 150A در TC = 80°C
• توان تلفاتی Ptot: حداکثر 1250W برای هر IGBT در TC = 25°C
• حداکثر دمای پیوند TJ: 150°C
• محدوده دمای کاری TJ: از 40- تا 150+ درجه سانتیگراد
• محدوده دمای نگهداری Tstg: از 40- تا 125+ درجه سانتیگراد
• ولتاژ گیتامیتر ±20V
• ولتاژ اشباع کلکتورامیتر VCEsat: معمولی 2.5V و حداکثر 3V در IC = 150A، VGE = 15V و TJ = 25°C
• زمان تأخیر روشنشدن td(on): معمولی 220ns و حداکثر 400ns
• زمان افزایش Rise Time tr: معمولی 100ns و حداکثر 200ns
• زمان تأخیر خاموششدن td(off): معمولی 600ns و حداکثر 800ns
• زمان کاهش Fall Time tf: معمولی 70ns و حداکثر 100ns
• وزن: 250g
• برند: SEMIKRON Danfoss
ساختار داخلی SKM195GAL123D

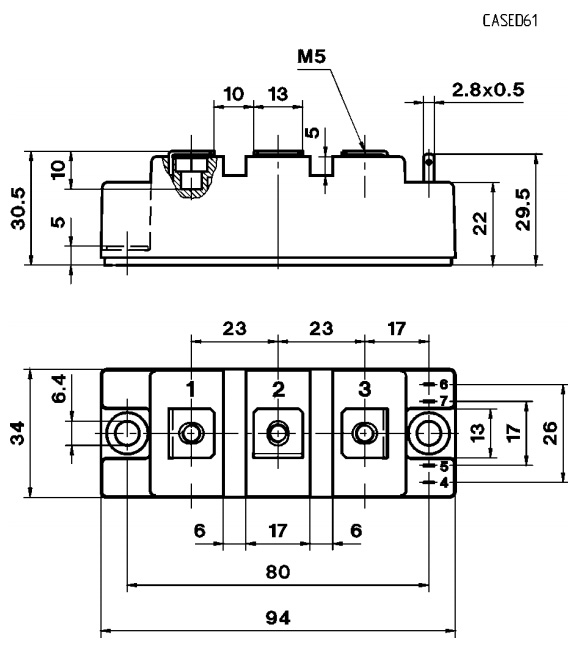

ابعاد ماژول SKM195GAL123D
• طول کل: 94mm
• عرض کل: 34mm
• ارتفاع کل: 30.5mm
دیتاشیت دیود ترانزیستور SKM195GAL123D
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید
