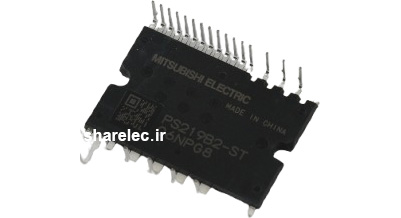

خرید ماژول PS219B2-ST در شار الکترونیک
خرید PS219B2-ST برند Mitsubishi Electric، یک ماژول IPM قدرت IGBT از نوع DIPIPM برای اینورتر سه‌فاز DC/AC با ولتاژ 600 ولت و جریان نامی 5 آمپر است
مشخصات فنی ماژول PS219B2_ST
• نوع ماژول: IGBT-IPM
• ساختار توان: اینورتر سه‌فاز DC/AC با 6 عدد IGBT و دیودهای هرزگرد داخلی
• ولتاژ نامی کلکتور‌امیتر 600V: (VCES)
• جریان نامی کلکتور (IC): 5A
• ولتاژ باس DC توصیه‌شده VCC: تیپیکال 300V و حداکثر 400V
• توان تلفاتی کلکتور : 21.3W در TC=25°C
• ولتاژ اشباع کلکتور‌امیتر VCE(sat): تیپیکال 1.50V و حداکثر 2.00V در Tj=25°C
• ولتاژ تغذیه مدار کنترل VD: 13.5V تا 16.5V، مقدار تیپیکال 15V
• مقاومت Pull-Down پیشنهادی خروجی VOT: حداقل 5kΩ و مقدار پیشنهادی 5.1kΩ
• وزن ماژول: 8.5g
• برند: Mitsubishi Electric
کاربردهای ماژول PS219B2_ST
• کنترل موتورهای AC کم‌توان
• اینورترهای سه‌فاز DC به AC
• درایو موتورهای خانگی و صنعتی سبک
• سیستم‌های کنترل سرعت موتور
• تجهیزات با ورودی برق 100 تا 240Vac
• اینورترهای با باس DC تا 400V
• کنترل کمپرسور و فن در تجهیزات کم‌توان
• بردهای درایور موتور دارای کنترل PWM
• کاربرد در سیستم‌های Motor Control

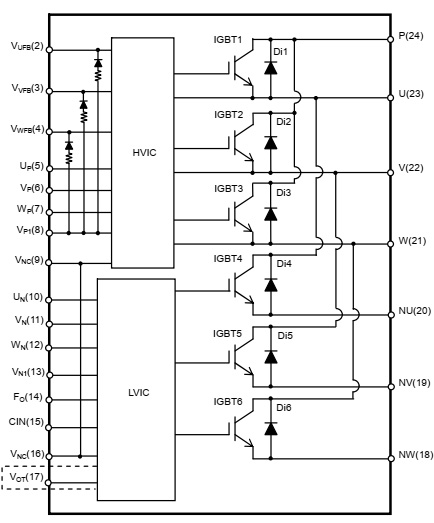

ساختار داخلی ماژول PS219B2_ST
دیتاشیت ماژول PS219B2_ST
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
