خرید PS219C3‑AS ماژول IPM برند Mitsubishi، با قابلیت جریان 10 آمپر و ولتاژ 600 ولت، مناسب برای درایوهای سهفاز کوچک موتورهای با سرعت پایین در سیستمهای اینورتر.
مشخصات فنی ماژول PS219C3‑AS
• نوع ماژول: IGBT-IPM
• ولتاژ کلکتورامیتر (VCES): 600V
• جریان نامی کلکتور (IC): 10A
• توان تلفاتی (PD): 27W
• ولتاژ گیتامیتر (VGE): ±20V
• ولتاژ اشباع کلکتورامیتر (VCE(sat)): 1.7V
• فرکانس سوئیچینگ (PWM Frequency): 20 کیلو هرتز
• سرعت سوئیچینگ: 1.1µs (Turn-On)، 2.1µs (Turn-Off)
• پکیج: DIPIPM (ماژول قدرت یکپارچه دو پایه)
• دمای کاری (Tjop): از 40- تا 125+ درجه سانتی گراد
• برند: Mitsubishi Semiconductor
• وزن ماژول: 10g

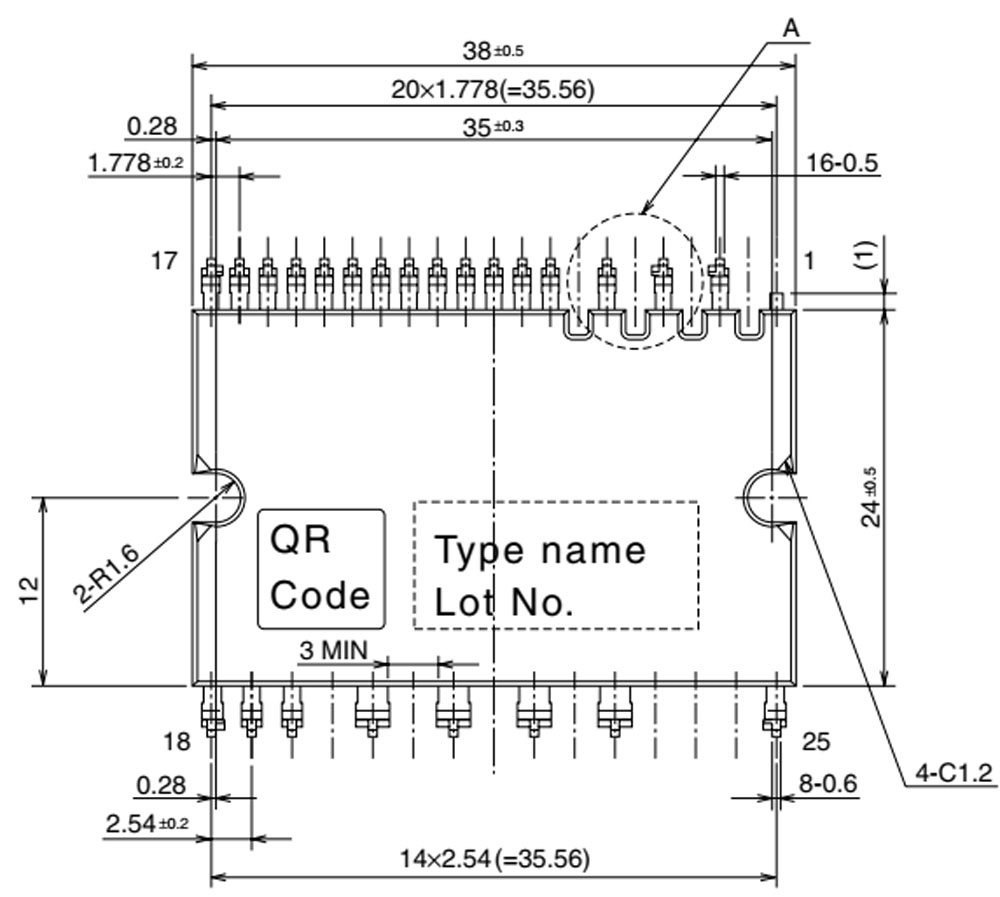

ابعاد ماژول PS219C3‑AS
• طول کل: 38mm
• عرض کل: 24mm
• ارتفاع کل: 9.5mm
کاربردهای ماژول PS219C3‑AS
• درایو موتورهای سهفاز کوچک
• کنترل قدرت برای اینورترهای DC به AC
• تقویتکنندههای موتور با سرعت بالا
• استفاده در سیستمهای برق بدون وقفه (UPS)

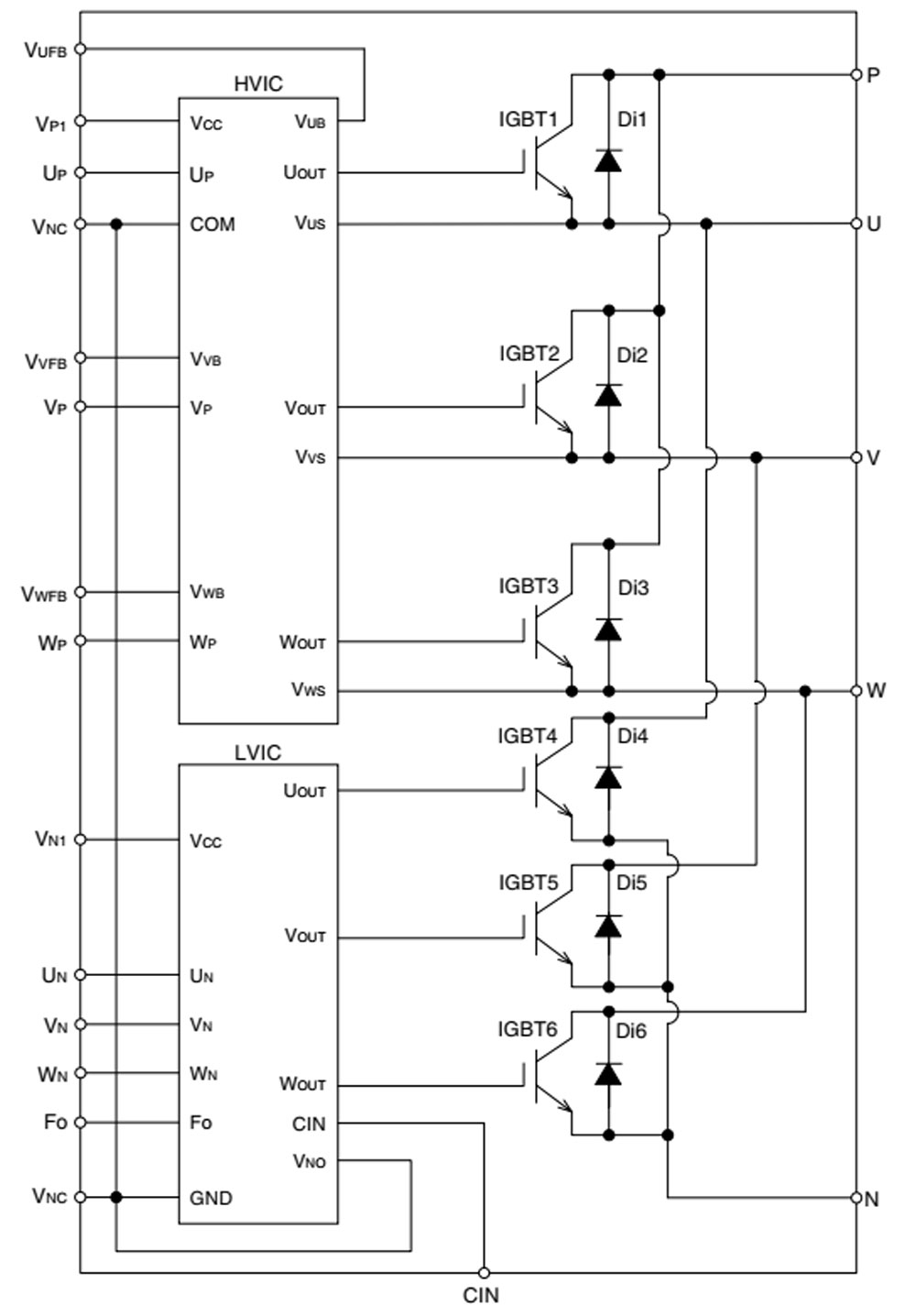

ساختار داخلی ماژول PS219C3‑AS
دیتاشیت ماژول PS219C3‑AS
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
