توضیحات

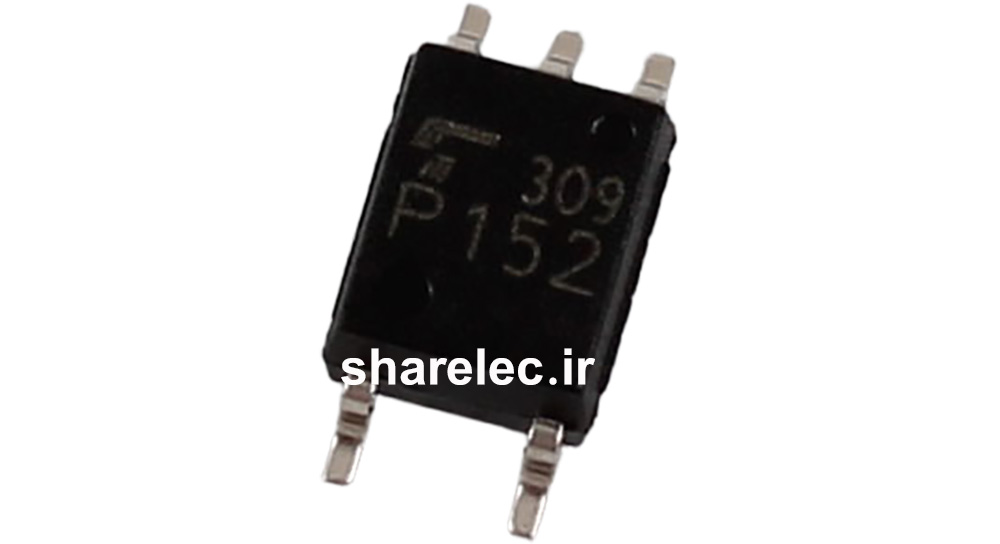

خرید درایور TLP152 در شار الکترونیک
خرید درایور TLP152 برند Toshiba در شارالکترونیک فراهم است.
مشخصات فنی درایور TLP152
• نوع قطعه: Photocoupler Gate Driver
• نوع خروجی: Totem-Pole Output
• ولتاژ تغذیه VCC: از 10V تا 30V
• حداکثر ولتاژ تغذیه VCC: برابر 35V
• حداکثر ولتاژ خروجی VO: برابر 35V
• حداکثر جریان خروجی پیک High-Level: برابر -2.5A
• حداکثر جریان خروجی پیک Low-Level: برابر +2.5A
• جریان خروجی پیک پیشنهادی: حداکثر ±2A
• ولتاژ مستقیم ورودی LED در جریان 10mA: تیپیک 1.57V و حداکثر 1.8V
• جریان روشن ورودی IF: از 10mA تا 15mA
• حداکثر جریان آستانه ورودی: 7.5mA
• جریان مصرفی Supply Current: حداکثر 3mA
• حداکثر فرکانس کاری پیشنهادی: 250kHz
• زمان تأخیر روشنشدن Propagation Delay tpLH: حداکثر 170ns
• زمان تأخیر خاموششدن Propagation Delay tpHL: حداکثر 190ns
• زمان Rise Time: تیپیک 18ns
• زمان Fall Time: تیپیک 22ns
• مقاومت در برابر تغییرات ولتاژ حالت مشترک CMTI: حداقل ±20kV/µs
• ولتاژ ایزولاسیون Isolation Voltage: حداقل 3750Vrms برای 1 دقیقه
• توان تلفاتی خروجی Output Power Dissipation: حداکثر 260mW
• توان تلفاتی ورودی Input Power Dissipation: حداکثر 40mW
• محدوده دمای کاری: از 40- تا 100+ درجه سانتیگراد
• محدوده دمای نگهداری: از 55- تا 125+ درجه سانتیگراد
• حفاظت افت ولتاژ UVLO: دارد
• آستانه UVLO: تیپیک 8.7V برای فعالشدن و 8.4V برای غیرفعالشدن
• هیسترزیس UVLO: تیپیک 0.3V
• پکیج: SO6
• نام پکیج : 11-4L1S
• برند: Toshiba

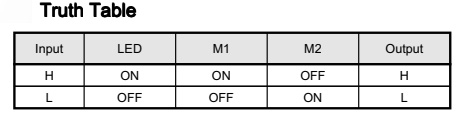

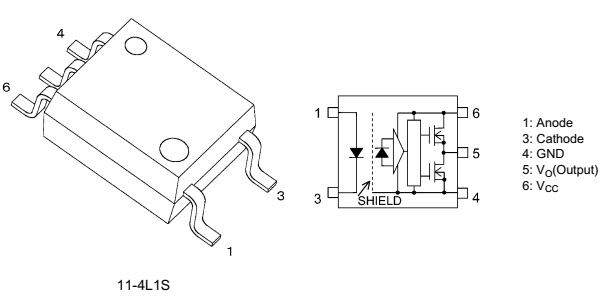

ساختار داخلی درایور TLP152
دیتاشیت ماژول TLP152
جهت دانلود دیتاشیت می توانید از اینجا اقدام نمایید.
