خرید TLP5702 در شار الکترونیک
خرید TLP5702 اپتوکوپلر پرسرعت با جریان خروجی پیک ±2.5 آمپر در شارالکترونیک فراهم است.
مشخصات فنی درایور TLP5702
• نوع قطعه: IGBT/MOSFET Gate Drive Photocoupler
• نوع خروجی: Buffer Logic با ساختار Totem Pole
• ولتاژ تغذیه VCC: از 15V تا 30V
• حداکثر ولتاژ تغذیه VCC: برابر 35V
• جریان خروجی پیک IOPH/IOPL: حداکثر ±2.5A
• جریان خروجی پیک پیشنهادی: ±2A
• جریان ورودی در حالت روشن IF(ON): از 6.5mA تا 10mA
• جریان آستانه ورودی IFLH: حداکثر 3.05mA
• ولتاژ مستقیم ورودی VF: حداقل 1.45V، معمولی 1.55V و حداکثر 1.70V
• ولتاژ خروجی سطح بالا VOH: حداقل 11V و معمولی 13.7V در VCC برابر 15V
• ولتاژ خروجی سطح پایین VOL: معمولی -14.9V و حداکثر -12.5V در شرایط تست با تغذیه ±15V
• سرعت سوئیچینگ Propagation Delay: حداکثر 200ns
• زمان صعود Rise Time: معمولی 15ns
• زمان نزول Fall Time: معمولی 8ns
• اعوجاج پهنای پالس Pulse Width Distortion: حداکثر 50ns
• فرکانس کاری Operating Frequency: تا 50kHz
• دمای کاری Operating Temperature: از -40°C تا +110°C
• حداکثر دمای پیوند Junction Temperature: برابر 125°C
• توان تلفاتی خروجی Output Power Dissipation: حداکثر 160mW
• جریان مصرفی Supply Current: حداکثر 3mA
• ولتاژ ایزولاسیون Isolation Voltage: حداقل 5000Vrms به مدت 60 ثانیه
• ایمنی در برابر گذرای مد مشترک CMTI: حداقل ±30kV/µs
• حفاظت افت ولتاژ UVLO: دارد
• آستانه روشنشدن UVLO: حداقل 11V، معمولی 12.5V و حداکثر 13.5V
• آستانه خاموششدن UVLO: حداقل 9.5V، معمولی 11V و حداکثر 12V
• هیسترزیس UVLO: معمولی 1.5V
• پکیج: SO6L
• برند: Toshiba
کاربردهای درایور TLP5702
• درایو ایزوله گیت IGBT
• درایو Power MOSFET
• اینورترهای صنعتی Industrial Inverter
• اینورتر کولرهای گازی Air Conditioner Inverter
• اجاقهای القایی Induction Cooktop
• تجهیزات و لوازم خانگی اینورتری
• سیستمهای کنترل موتور Motor Control
• مدارهای سوئیچینگ الکترونیک قدرت
• تجهیزات صنعتی نیازمند ایزولاسیون الکتریکی بین مدار کنترل و بخش قدرت

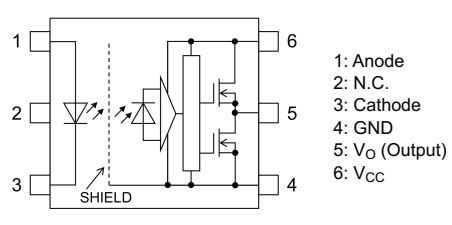

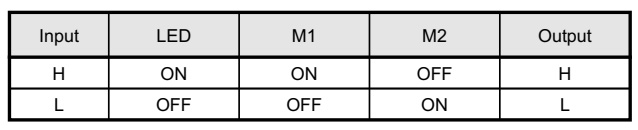

ساختار داخلی درایور TLP5702
دیتاشیت ماژول TLP5702
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
