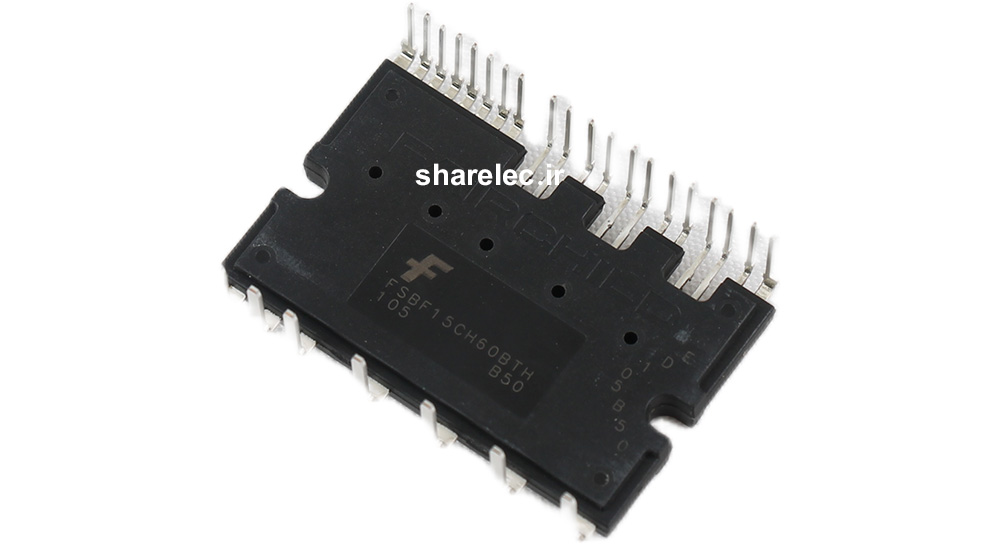

فروش FSBF15CH60BTH در شار الکترونیک
فروش FSBF15CH60BTH برند Fairchild Semiconductor / onsemi
مشخصات فنی ماژول FSBF15CH60BTH
• نوع ماژول: Smart Power Module IGBT، Motion-SPM
• ساختار قدرت: اینورتر سه‌فاز با 6 عدد IGBT و Free-Wheeling Diode داخلی
• ولتاژ کلکتور‌امیتر :600V
• جریان نامی کلکتور : 15A
• حداکثر ولتاژ باس :450V
• حفاظت اتصال کوتاه SC: دارد، برای IGBTهای Low-Side
• حفاظت افت ولتاژ UV: دارد، برای High-Side و Low-Side
• حفاظت افزایش دما TSD: دارد، دمای عملکرد تیپیکال 160°C در LVIC
• هیسترزیس حفاظت حرارتی ΔTSD: تیپیکال 5°C
• خروجی خطا VFO: دارد
• دیود Bootstrap داخلی: دارد
• دمای ذخیره‌سازی TSTG: از 40- تا 150+ درجه سانتی‌گراد
• پکیج: SPM27-JA
• وزن ماژول: 15.4g
• برند: Fairchild Semiconductor / onsemi
ابعاد ماژول FSBF15CH60BTH
• طول کل: 44mm
• عرض کل: 26.8mm
• ارتفاع کل تقریبی: 12.95mm
کاربردهای ماژول FSBF15CH60BTH
• اینورترهای سه‌فاز DC به AC
• درایو موتورهای AC کم‌توان
• سیستم‌های کنترل سرعت موتور
• کولرهای گازی و سیستم‌های تهویه مطبوع
• ماشین‌های لباسشویی اینورتری
• لوازم خانگی دارای موتور سه‌فاز
• کنترل موتور با ورودی برق 100V تا 253V AC
• درایوهای موتور مجهز به PWM
• سیستم‌های نیازمند حفاظت اتصال کوتاه و Under-Voltage Protection

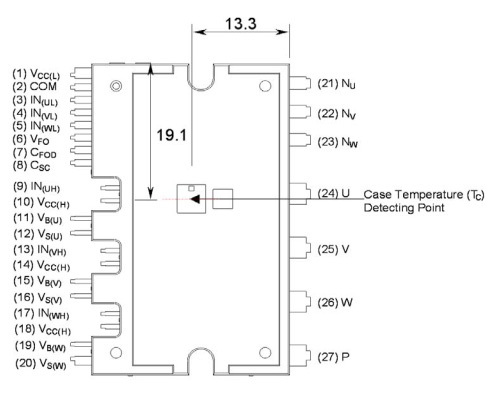

ساختار داخلی ماژول FSBF15CH60BTH
ماژول‌های مشابه فروش FSBF15CH60BTH
• FSBF15CH60BTH
دیتاشیت ماژول FSBF15CH60BTH
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
