خرید STGP19NC60KD در شار الکترونیک

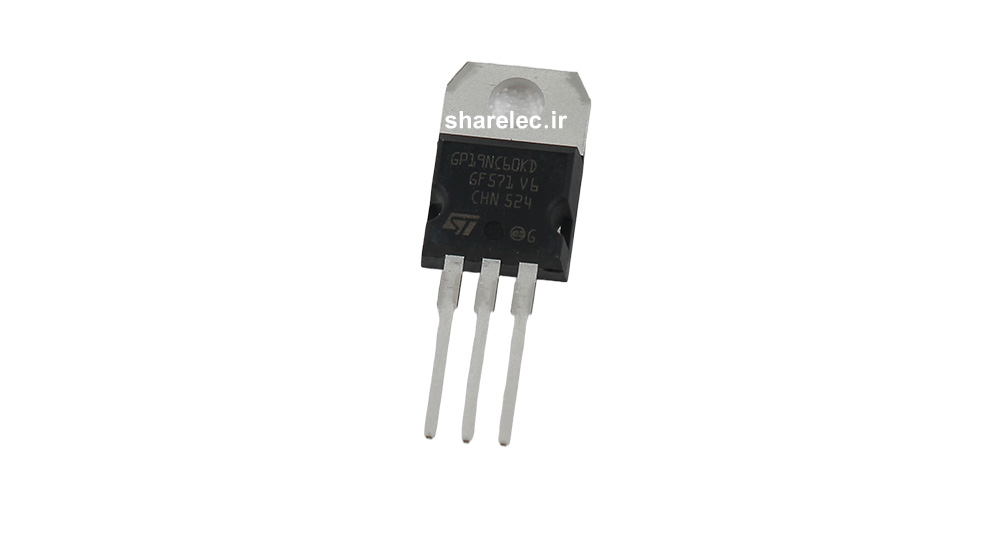

خرید ترانزیستور STGP19NC60KD برند STMicroelectronics ترانزیستور IGBT با ولتاژ 600 ولت و جریان نامی 20 آمپر است. این قطعه دارای دیود فوق‌سریع Free-Wheeling داخلی بوده و برای اینورترهای فرکانس بالا و درایو موتور گزینه‌ای مناسب است.
مشخصات فنی ترانزیستور STGP19NC60KD
• نوع ترانزیستور: IGBT Power Transistor
• ولتاژ کلکتور‌امیتر : 600V
• جریان کلکتور پیوسته IC در (TC=25°C) :35A
• جریان کلکتور پیوسته : در (TC=100°C) 20A
• توان تلفاتی کل : 125W
• ولتاژ گیت‌امیتر :±20V
• ولتاژ آستانه گیت VGE(th): از 4.5V تا 6.5V
• ولتاژ اشباع کلکتور‌امیتر VCE(sat): تیپیکال 2.0V و حداکثر 2.75V در IC=12A و VGE=15V
• زمان تأخیر روشن‌شدن td(on): تیپیکال 30ns
• زمان افزایش Rise Time یا tr: تیپیکال 8ns
• زمان تأخیر خاموش‌شدن td(off): تیپیکال 105ns در 25°C و 145ns در 125°C
• زمان کاهش Fall Time یا tf: تیپیکال 85ns در 25°C و 125ns در 125°C
• زمان افزایش ولتاژ خاموشی tr(Voff): تیپیکال 35ns در 25°C و 65ns در 125°C
• پکیج: TO-220 پشت فلزی
• برند: STMicroelectronics

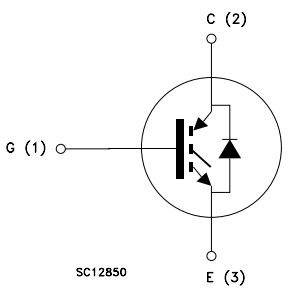

ساختار داخلی ترانزیستور STGP19NC60KD
ترانزیستورهای مشابه فروش STGP19NC60KD
دیتاشیت ترانزیستور STGP19NC60KD
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
