فروش SDM10C60TA2 در شار الکترونیک

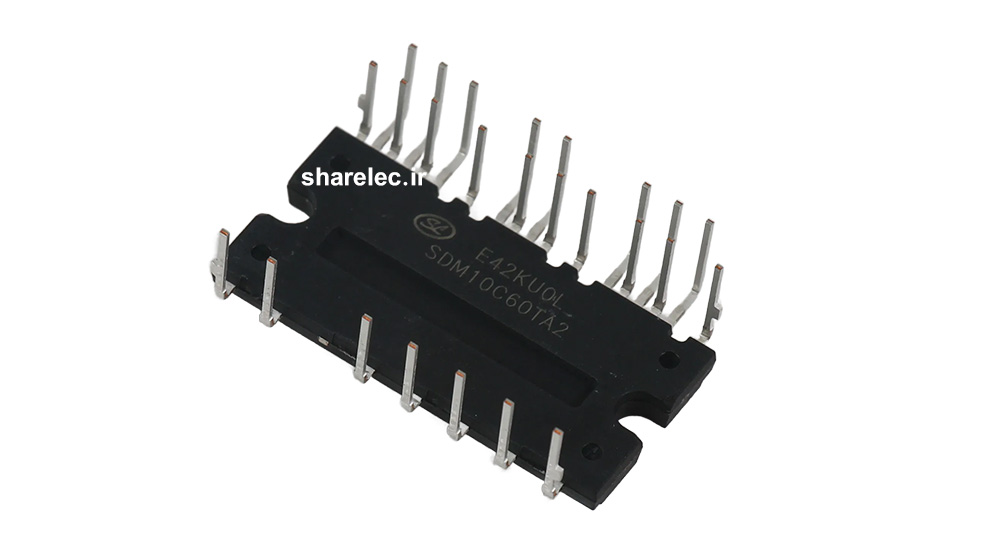

خرید ماژول SDM10C60TA2 برند Silan Microelectronics یک ماژول IPM سه‌فاز با IGBTهای داخلی 600 ولت و 10 آمپر است که برای راه‌اندازی موتورهای Brushless DC در اینورترهای کم‌توان طراحی شده است. این قطعه دارای Gate Driver داخلی، حفاظت افت ولتاژ و اضافه‌جریان، خروجی دما و دیودهای Bootstrap داخلی است.
مشخصات فنی ماژول SDM10C60TA2
• نوع ماژول: سه‌فاز IGBT-IPM
• ولتاژ نامی کلکتور‌امیتر : 600V
• جریان نامی: 10A
• درایور گیت High-Voltage: داخلی
• حفاظت افت ولتاژ Under Voltage Protection: دارد
• حفاظت اضافه‌جریان Over Current Protection: دارد
• ورودی خاموش‌سازی Shut-Down Input: دارد
• قابلیت Inter-Lock: دارد
• خروجی مانیتورینگ دما Temperature Output: دارد
• دیود Bootstrap داخلی: دارد
• مقاومت محدودکننده جریان Bootstrap: داخلی
• رابط ورودی MCU: سازگار با منطق 3.3V و 5V، نوع Active High

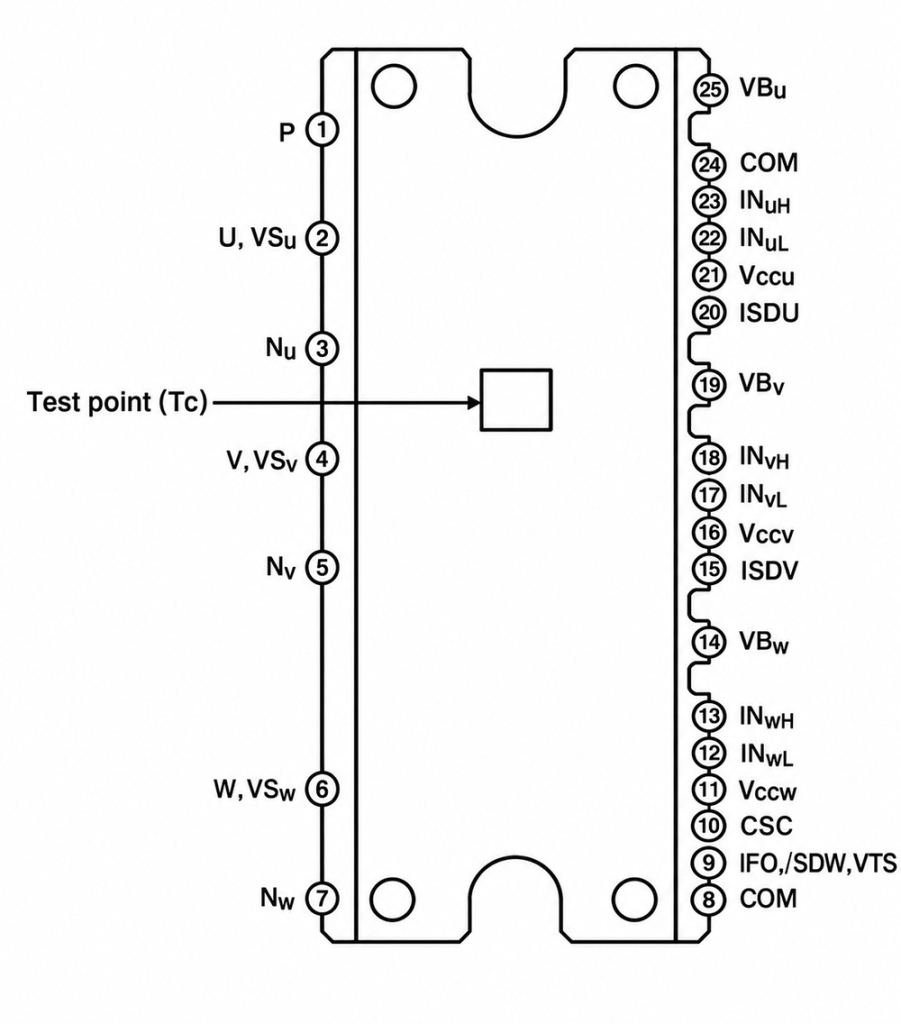

• پکیج: DIP-25B
• تعداد پایه: 25 Pin
• برند: Silan Microelectronics

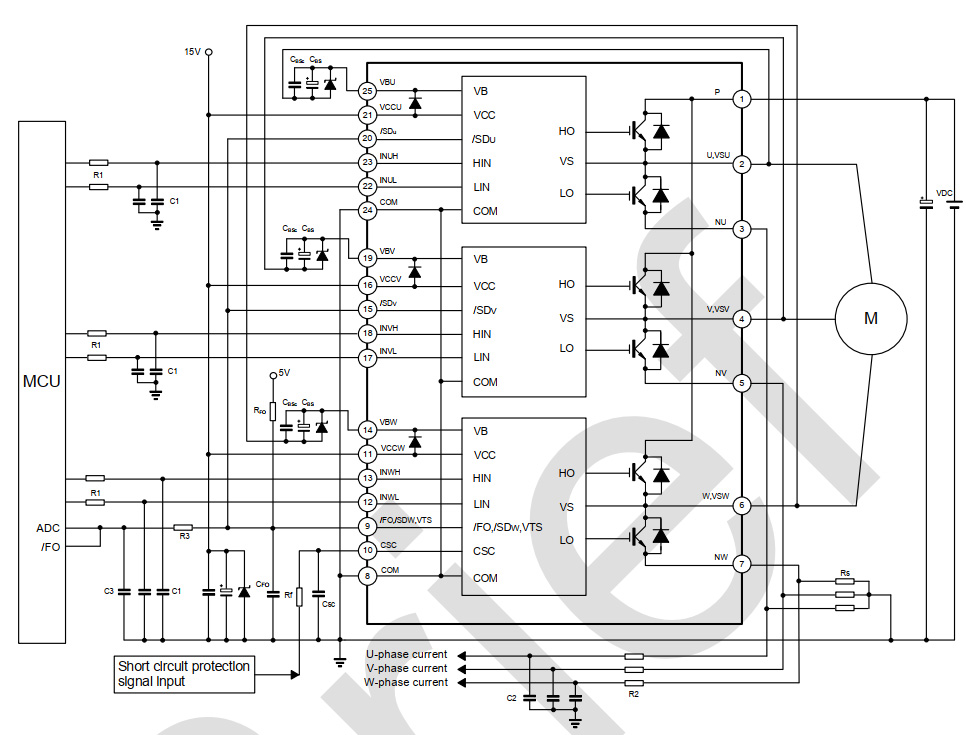

ساختار داخلی ماژول SDM10C60TA2
دیتاشیت ماژول SDM10C60TA2
جهت دانلود دیتاشیت می‌توانید از اینجا اقدام نمایید.
