توضیحات

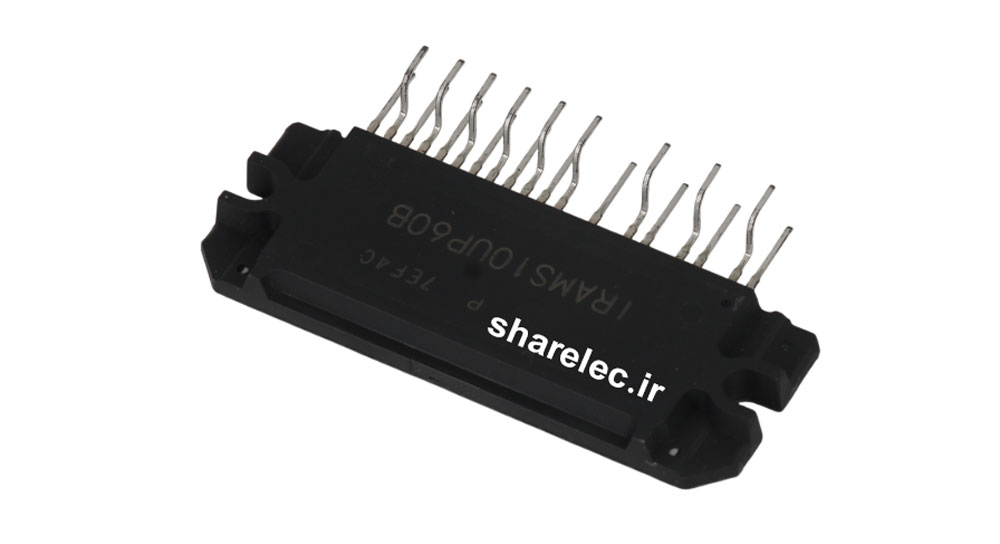

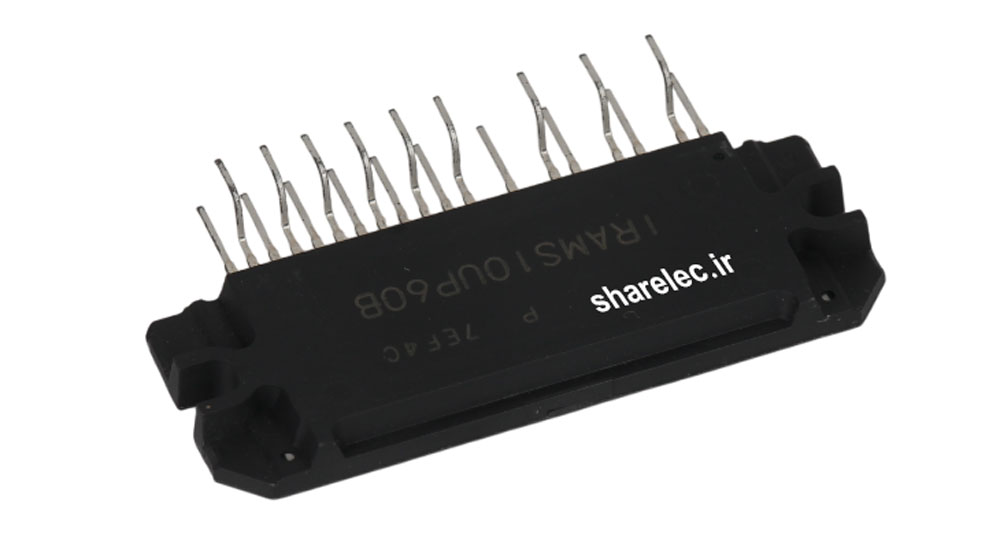

خرید IRAMS10UP60B از برند International Rectifier یک ماژول قدرت یکپارچه (IPM) برای کنترل موتورهای الکترونیکی در دستگاههای خانگی مانند ماشینهای لباسشویی و یخچالها است. این ماژول با فناوری Plug N Drive طراحی شده و دارای عملکرد بالا و هزینه کم است.
مشخصات فنی ماژول IRAMS10UP60B
• نوع ماژول: IGBT Integrated Power Module (IPM)
• ولتاژ کلکتورامیتر (VCES): 600V
• جریان نامی کلکتور (IC): 10A
• ولتاژ گیتامیتر (VGE): ±20V
• ولتاژ اشباع کلکتورامیتر (VCE(sat)): 2.00V
• فرکانس سوئیچینگ (PWM Frequency): 20 kHz
• سرعت سوئیچینگ: 590ns (Turn-On)، 700ns (Turn-Off)
• دمای کاری (Tjop): از 40- تا 125+ درجه سانتیگراد
• برند: International Rectifier
• مقاومت ترمیستور (R25): 100kΩ

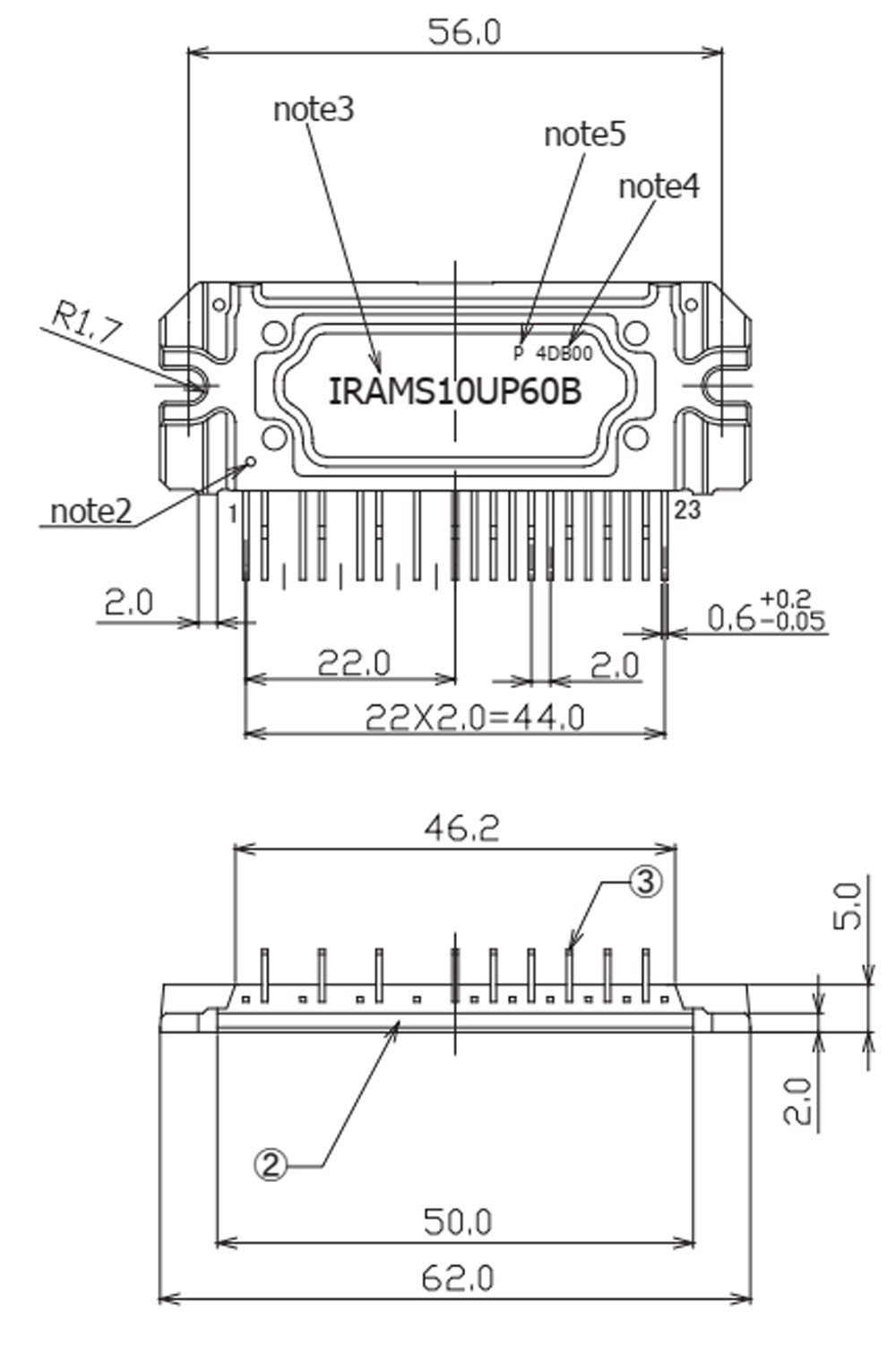

ابعاد ماژول IRAMS10UP60B
• طول کل: 62mm
• عرض کل: 21.8mm
• ارتفاع کل: 9.7mm
کاربردهای ماژول IRAMS10UP60B
• درایو موتورهای خانگی AC
• کنترل قدرت برای اینورترهای DC به AC
• استفاده در دستگاههای خانگی با موتورهای کوچک
• تقویتکنندههای سرعت بالا
• سیستمهای UPS (منبع تغذیه بدون وقفه)

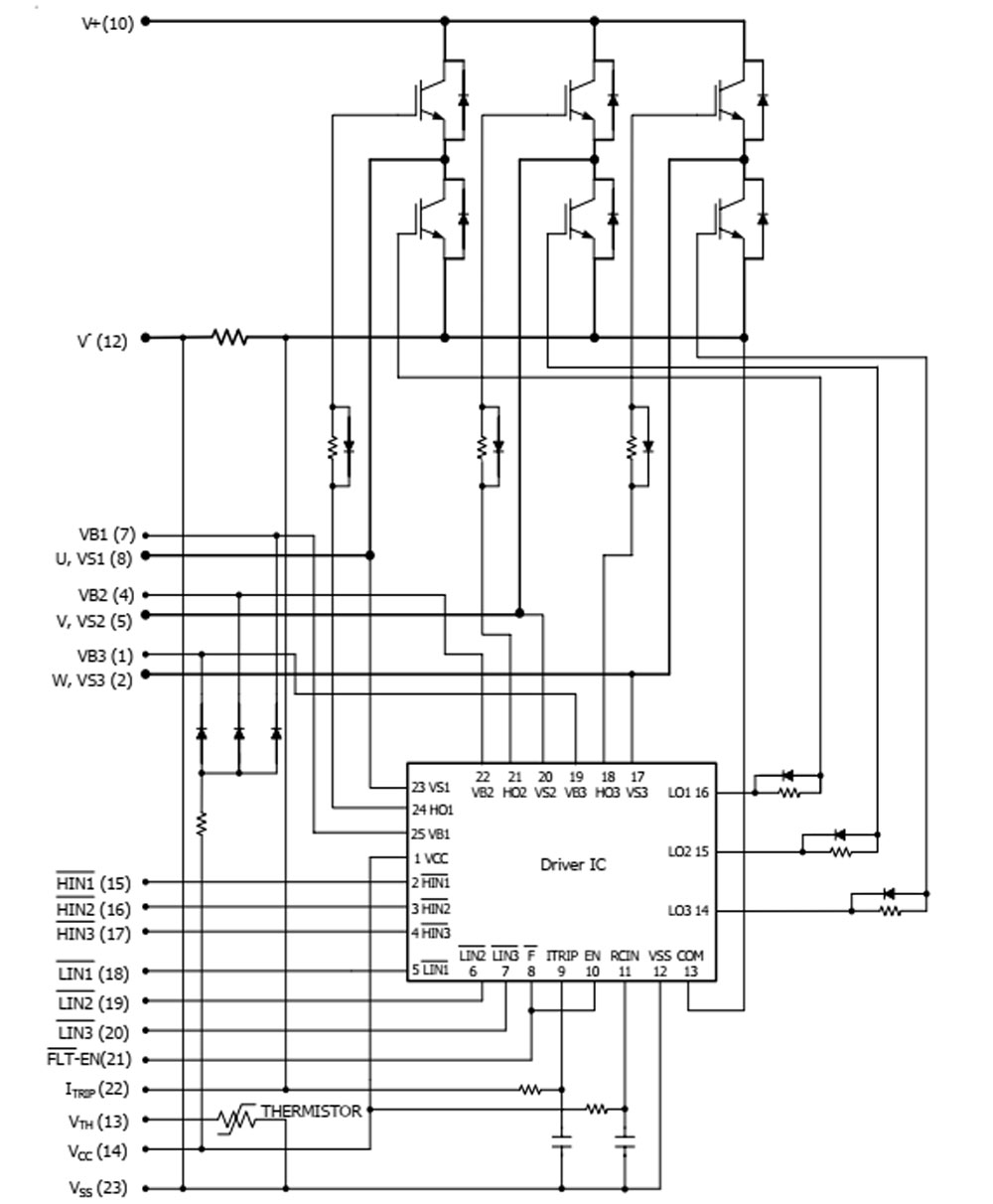

ساختار داخلی ماژول IRAMS10UP60B
دیتاشیت ماژول IRAMS10UP60B
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
