توضیحات

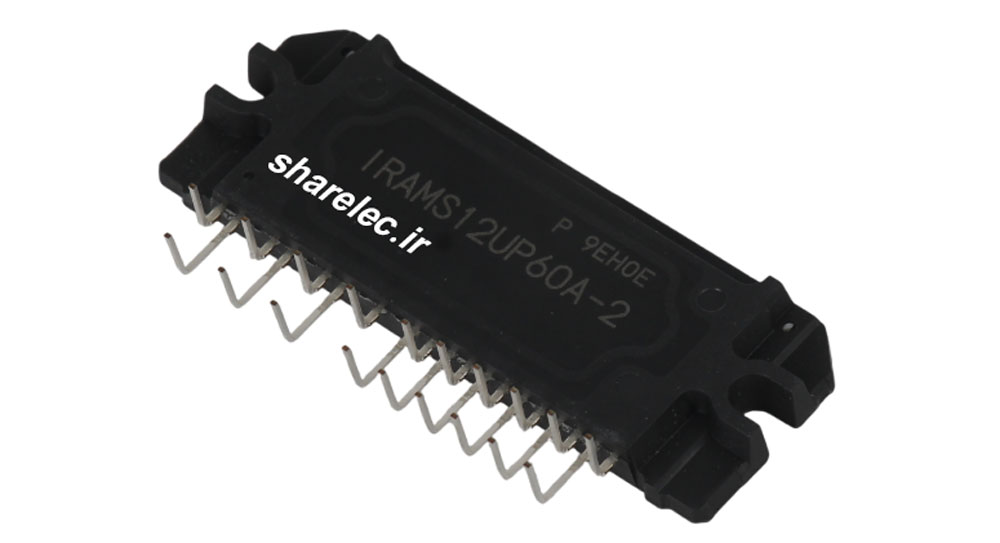

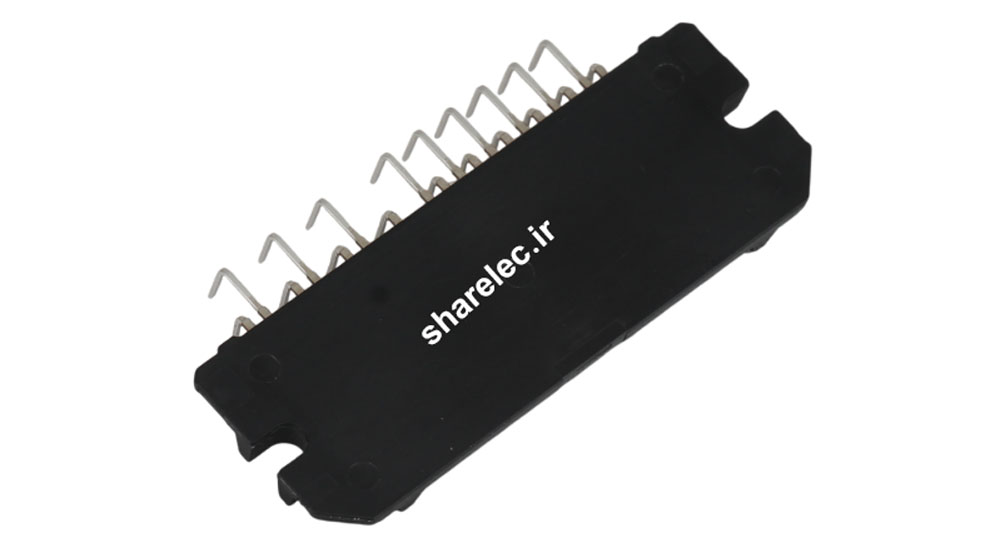

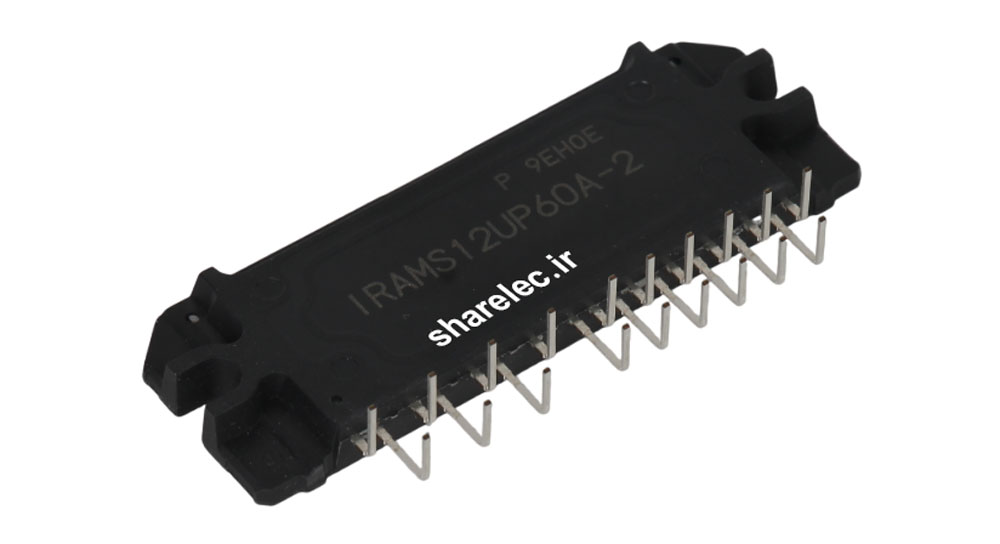

فروش IRAMS12UP60A-2 از برند International Rectifier یک ماژول قدرت یکپارچه (IPM) با جریان 12 آمپر و ولتاژ 600 ولت است که برای درایوهای موتور AC در دستگاههای خانگی مانند ماشینهای لباسشویی و کمپرسورهای یخچال طراحی شده است.
مشخصات فنی ماژول IRAMS12UP60A-2
• نوع ماژول: IGBT Integrated Power Module (IPM)
• ولتاژ کلکتورامیتر (VCES): 600V
• جریان نامی کلکتور (IC): 12A
• توان تلفاتی (PD): 26W
• ولتاژ گیتامیتر (VGE): ±20V
• ولتاژ اشباع کلکتورامیتر (VCE(sat)): 1.80V
• فرکانس سوئیچینگ (PWM Frequency): 20 kHz
• سرعت سوئیچینگ: 600ns (Turn-On)، 600ns (Turn-Off)
• دمای کاری (Tjop): از 40- تا 150+ درجه سانتیگراد
• برند: International Rectifier
• مقاومت ترمیستور (R25): 100kΩ

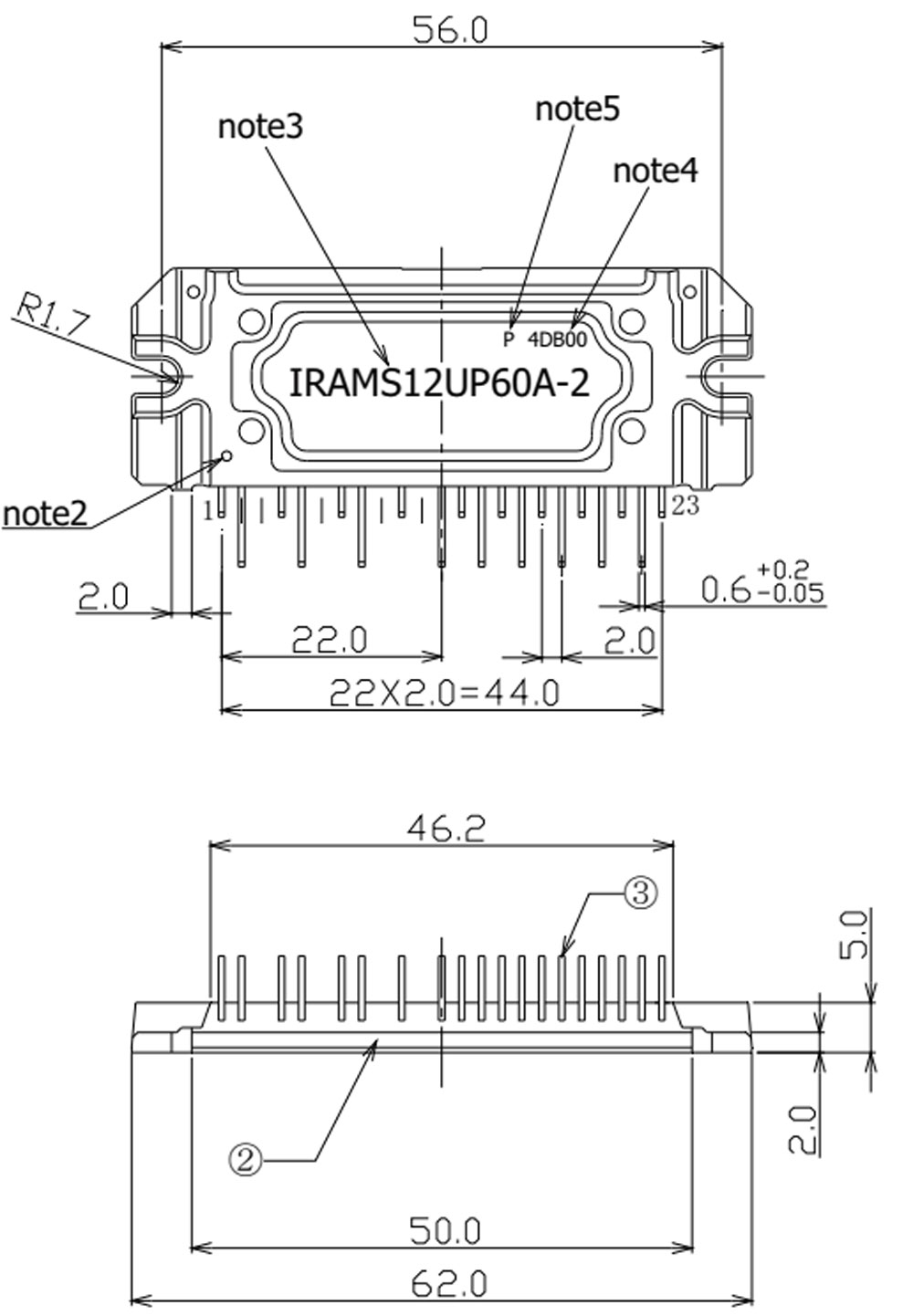

ابعاد ماژول IRAMS12UP60A-2
• طول کل: 62mm
• عرض کل: 21.8mm
• ارتفاع کل: 9.7mm
کاربردهای ماژول IRAMS12UP60A-2
• درایو موتورهای خانگی AC
• کنترل قدرت برای اینورترهای DC به AC
• استفاده در دستگاههای خانگی با موتورهای کوچک
• تقویتکنندههای سرعت بالا
• سیستمهای UPS (منبع تغذیه بدون وقفه)

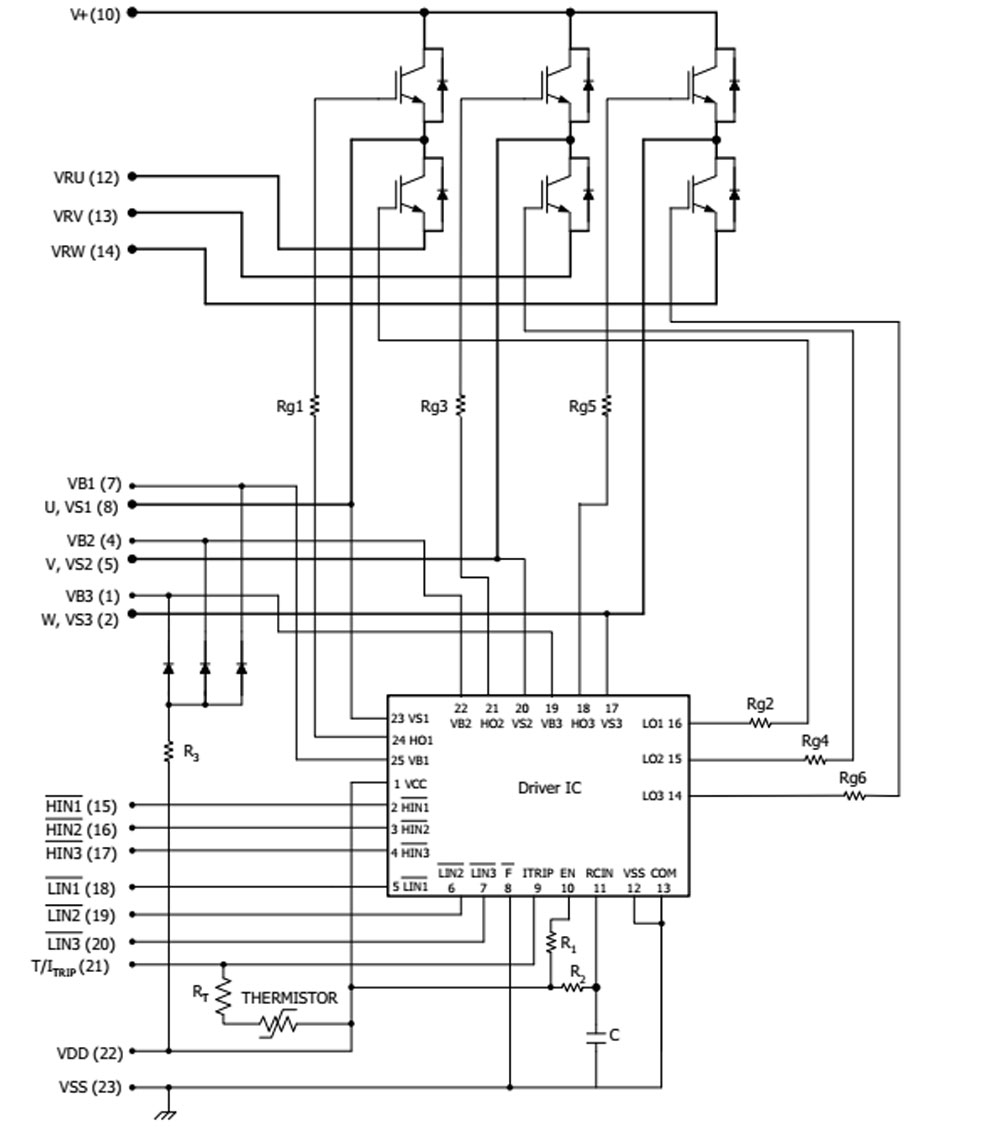

ساختار داخلی ماژول IRAMS12UP60A-2
دیتاشیت ماژول IRAMS12UP60A-2
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
