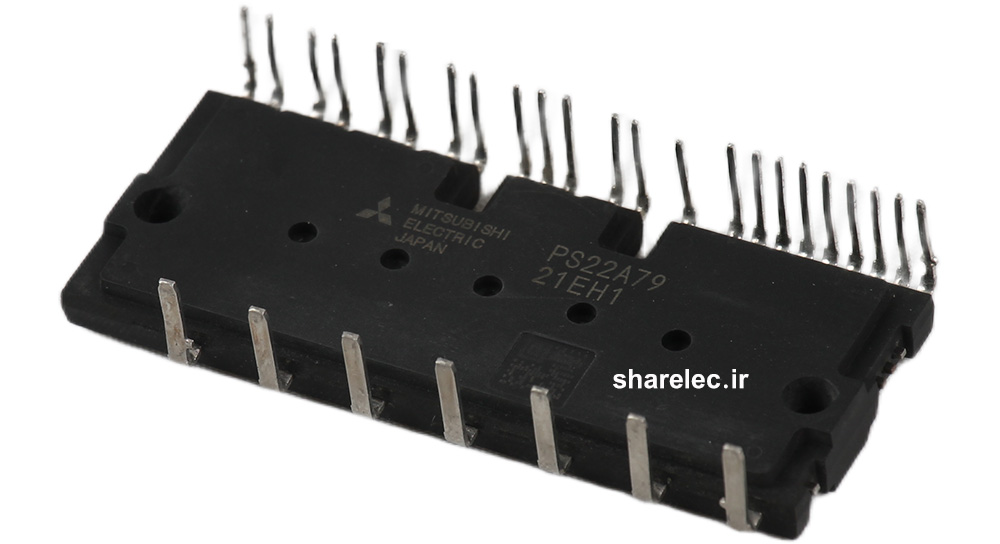

فروش PS22A79 در شار الکترونیک
فروش PS22A79 ماژول IPM با قابلیت 1200 ولت و جریان 50 آمپر در شارالکترونیک فراهم است.
مشخصات فنی ترانزیستور PS22A79
• نوع قطعه: ماژول قدرت هوشمند IGBT (Intelligent Power Module)
• ساختار داخلی: دارای 6 عدد IGBT نسل ششم LPT-CSTBT به همراه دیودهای Free Wheeling Diode
• کاربرد: اینورتر سهفاز DC/AC و کنترل موتورهای AC کلاس 400V
• ولتاژ کلکتورامیتر (VCES): 1200V
• جریان کلکتور (IC): 50A در دمای کیس 25°C
• جریان پیک کلکتور (ICP): 100A تا مدت 1ms
• توان تلفاتی (PC): 129.9W برای هر چیپ IGBT در TC=25°C
• حداکثر دمای پیوند کاری (TJ): 150+ درجه سانتیگراد
• محدوده دمای کاری کیس (TC): از 20- تا 100+ درجه سانتیگراد
• ولتاژ گیت امیتر (VGE): درایو ورودی با سطح 5V High Active
• ولتاژ اشباع کلکتورامیتر (VCE(sat)): حداکثر 2.60V در دمای 25°C و حداکثر 2.80V در دمای 125°C
• زمان روشن شدن (Turn-on Time / ton): حداکثر 2.40µs
• زمان خاموش شدن (Turn-off Time / toff): حداکثر 3.70µs
• زمان بازیابی دیود (Reverse Recovery Time / trr): حدود 0.50µs
• ولتاژ ایزولاسیون (Viso): 2500Vrms بین پایهها و هیتسینک
• فرکانس PWM کاری: حداکثر 20kHz در شرایط کاری توصیهشده
• حفاظت داخلی: حفاظت اتصال کوتاه (Short Circuit Protection)، حفاظت افت ولتاژ تغذیه (Under Voltage Protection) و خروجی خطا (Fault Signal)
• پکیج: DIPIPM
• برند: Mitsubishi Electric

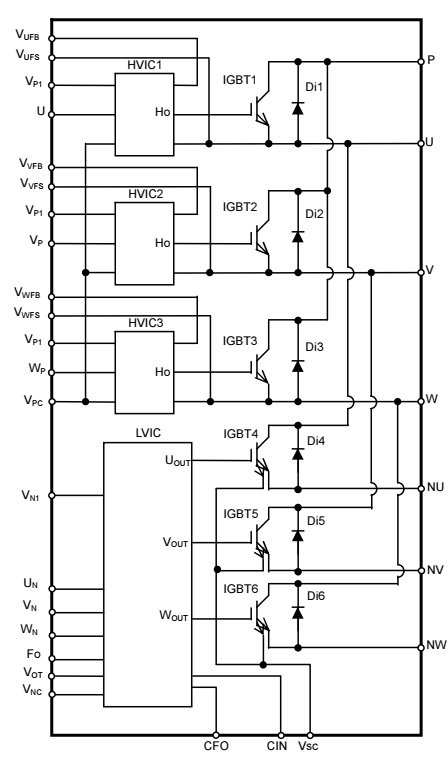

ساختار داخلی ترانزیستور PS22A79
دیتاشیت ترانزیستور PS22A79
جهت دانلود دیتاشیت میتوانید از اینجا اقدام نمایید.
